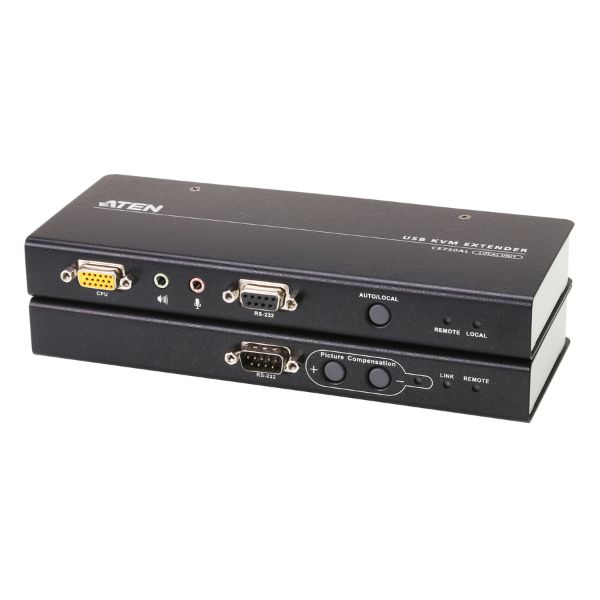

CE750A-AT-G - Bộ mở rộng KVM USB VGA/Âm thanh Cat 5

Mô tả
Datasheet

CE750A là Bộ mở rộng KVM dựa trên USB với tính năng bù tín hiệu tự động và chức năng nối tiếp RS-232 cho phép truy cập vào hệ thống máy tính từ bảng điều khiển USB từ xa (bàn phím USB, màn hình và chuột USB).

Bởi vì nó cho phép truy cập vào hệ thống máy tính từ bảng điều khiển từ xa, CE750A hoàn hảo để sử dụng trong bất kỳ loại cài đặt nào mà bạn cần đặt bảng điều khiển ở nơi có thể truy cập thuận tiện, nhưng bạn muốn thiết bị hệ thống cư trú ở một vị trí an toàn - ví dụ như tránh xa bụi bẩn của sàn nhà máy hoặc môi trường khắc nghiệt của công trường xây dựng.

CE750A cải thiện các thiết kế trước đó bằng cách bổ sung cổng RS-232, trên cả Đơn vị cục bộ và từ xa, cho phép bạn kết nối với thiết bị đầu cuối nối tiếp để cấu hình (Đơn vị cục bộ) hoặc các thiết bị nối tiếp như màn hình cảm ứng và máy quét mã vạch (Đơn vị từ xa).

Các tính năng:

Các đơn vị cục bộ và từ xa kết nối ở khoảng cách lên đến 200 mét bằng cáp Cat 5e
Hoạt động bảng điều khiển kép - điều khiển hệ thống của bạn từ cả bàn phím, màn hình và chuột USB cục bộ và từ xa
ASIC tích hợp để tăng độ tin cậy và khả năng tương thích
Cổng bàn phím USB và cổng chuột USB
Cổng nối tiếp RS-232 - cho phép bạn kết nối với thiết bị đầu cuối nối tiếp để cấu hình (Đơn vị cục bộ) hoặc các thiết bị nối tiếp như màn hình cảm ứng và máy quét mã vạch (Đơn vị từ xa)
Hỗ trợ loa âm thanh nổi và micrô âm thanh nổi
Phát hiện và ngăn chặn quá dòng USB
Lựa chọn chế độ hoạt động nút nhấn (chỉ Đơn vị cục bộ) - chọn giữa chế độ hoạt động cục bộ và Tự động
Tích hợp bảo vệ ESD 8KV/15KV (điện áp tiếp xúc 8KV, điện áp không khí 15KV) và bảo vệ tăng áp 2KV
Điều khiển khuếch đại có thể điều chỉnh - tự động và thủ công điều chỉnh cường độ tín hiệu để bù đắp cho khoảng cách
Video độ phân giải cao - lên đến 1920x1200@60Hz ở 30m, 1600x1200@60Hz ở 150m, 1280x1024@60Hz ở 200m
Hỗ trợ VGA, SVGA, SXGA (1280 x 1024), UXGA (1600 x 1200) và màn hình đa đồng bộ; màn hình cục bộ hỗ trợ DDC, DDC2, DDC2B
Có thể cắm nóng
Giá đỡ có thể gắn
Dễ dàng cài đặt - không cần phần mềm, chỉ cần kết nối cáp với các thiết bị
Hỗ trợ các định dạng màn hình rộng*

* Dữ liệu EDID cho màn hình rộng được gửi từ cổng đầu ra video cục bộ. Đối với các chế độ và màn hình rộng, hãy kết nối màn hình với cổng đầu ra video cục bộ hoặc sử dụng trình giả lập ATEN EDID.

Thông số kỹ thuật:

Chức năng	CE750AL	CE 750AR

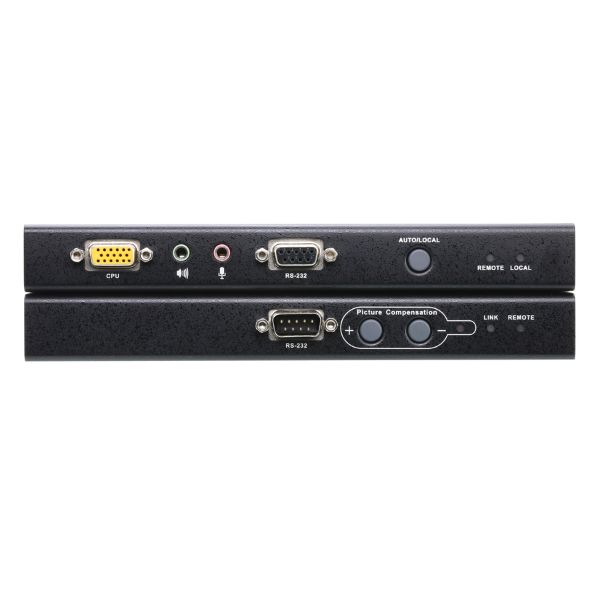

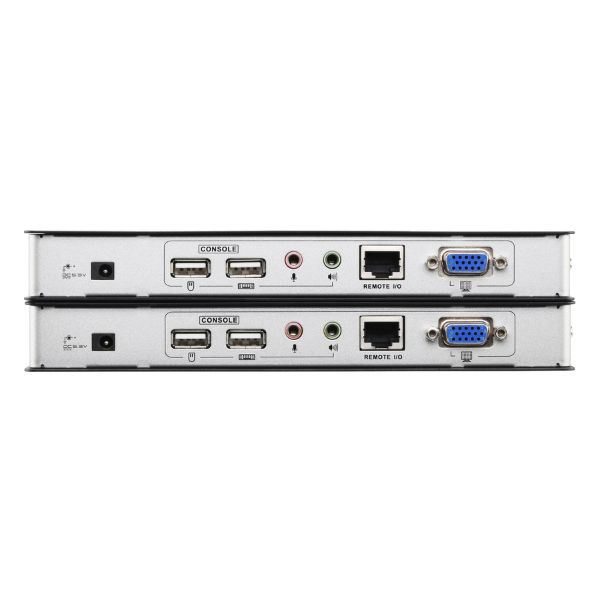

Đầu nối
Cổng bảng điều khiển	2 x USB Loại A Nữ (Màu trắng) 1 x HDB-15 Nữ (Màu xanh) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)	2 x USB Loại A Nữ (Màu trắng) 1 x HDB-15 Nữ (Màu xanh) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)
Cổng KVM	1 x SPHD-15 Nữ (Màu vàng) 1 x Giắc cắm âm thanh nổi mini Nữ (Màu xanh lá cây) 1 x Giắc cắm âm thanh nổi mini nữ (màu hồng)	Không có
RS-232	1 x DB-9 Nữ (Đen)	1 x DB-9 Nam (Đen)
Sức mạnh	1 x Giắc cắm DC (Đen)	1 x Giắc cắm DC (Đen)
Đơn vị đến đơn vị	1 x RJ-45 Nữ (Đen)	1 x RJ-45 Nữ (Đen)
Đèn LED
Từ xa	1 (Màu xanh lá cây)	1 (Màu xanh lá cây)
Liên kết	Không có	1 (Màu xanh lá cây)
Địa phương	1 (Màu xanh lá cây)	Không có
Bồi thường hình ảnh	Không có	1 (Màu cam)
Nút nhấn
Lựa chọn chế độ hoạt động	1 x Nút nhấn	Không có
Bồi thường hình ảnh	Không có	2 x Nút nhấn
Mô phỏng
Bàn phím / Chuột	USB	USB
Video	1920x1200@60Hz ở 30m; 1600x1200@60Hz ở 150m; 1280x1024@60Hz ở 200m	1920x1200@60Hz ở 30m; 1600x1200@60Hz ở 150m; 1280x1024@60Hz ở 200m
Tiêu thụ điện năng	DC5.3V:2.44W:16BTU/h Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.	DC5.3V:3.27W:20BTU/h Ghi chú: ● Phép đo bằng Watts cho biết mức tiêu thụ điện năng điển hình của thiết bị không có tải bên ngoài. ● Phép đo bằng BTU/h cho biết mức tiêu thụ điện năng của thiết bị khi nó được tải đầy.
Môi trường
Nhiệt độ hoạt động	0-50 ̊C	0-50 ̊C
Nhiệt độ lưu trữ	-20-60 ̊C	-20-60 ̊C
Độ ẩm	0-80% RH, Không ngưng tụ	0-80% RH, Không ngưng tụ
Tính chất vật lý
Nhà ở	Kim loại	Kim loại
Trọng lượng	0,47 kg (1,04 lb)	0,47 kg (1,04 lb)
Kích thước (Dài x Rộng x Ch)	20,20 x 8,63 x 2,50 cm (7,95 x 3,4 x 0,98 in.)	20,20 x 8,51 x 2,50 cm (7,95 x 3,35 x 0,98 in.)
Ghi chú	Đối với một số sản phẩm gắn trên giá đỡ, xin lưu ý rằng kích thước vật lý tiêu chuẩn của WxDxH được thể hiện bằng định dạng LxWxH.
