VE1821 ATEN - Bộ mở rộng 4K HDMI Cat 6

Là một giải pháp đầu cuối hoàn chỉnh, VE1821 đi kèm dưới dạng một bộ chứa máy phát và máy thu, mở rộng tín hiệu HDMI ở 4096 x 2160 / 3840 x 2160 @ 30 Hz (4 : 4 : 4) lên đến 40 m thông qua cáp Cat 6 (cáp được thiết kế riêng của ATEN*). Trình bày video rõ nét như pha lê được đảm bảo nhờ khả năng truyền các nguồn 4K mà không bị trễ. Trong khi đó, nó hỗ trợ các định dạng âm thanh lossless, chẳng hạn như LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus và DTS-HD Master Audio, để thêm âm thanh vượt trội vào nội dung video, nâng cao trải nghiệm cho người xem.

Được thiết kế để tối ưu hóa tính linh hoạt của việc lắp đặt, VE1821 có vỏ siêu nhẹ, có kích thước bằng lòng bàn tay, hoàn hảo để gắn hoặc đặt trong không gian chật hẹp. Máy phát bao gồm một cổng đầu ra HDMI cục bộ, cho phép cho các mục đích xếp tầng hoặc để người dùng theo dõi tín hiệu UHD đang được mở rộng đến máy thu. Với công tắc EDID tích hợp, người dùng có thể kiểm soát EDID nào được lấy từ một trong hai màn hình. Ngoài ra, nguồn HDMI có thể được hiển thị ở độ phân giải tối ưu dựa trên khả năng của màn hình được kết nối thông qua Chế độ Sao chép EDID. Do chức năng truyền dẫn hồng ngoại, thiết bị nguồn được kết nối với máy phát có thể được điều khiển liền mạch từ phía máy thu, đảm bảo điều khiển dễ dàng và hoàn toàn cho người dùng. VE1821 sử dụng công nghệ PoC (Power over Cable), cho phép máy phát cung cấp năng lượng cho máy thu thông qua cáp Cat 6, loại bỏ nhu cầu cung cấp năng lượng bên ngoài cồng kềnh.

Với một bộ tính năng phong phú như vậy, VE1821 mang lại chất lượng truyền AV tuyệt vời và tính linh hoạt trong các tình huống lắp đặt khác nhau, chẳng hạn như cơ sở họp, cài đặt bán lẻ, hệ thống giải trí, v.v.

Nội dung gói hàng

• 1x Bộ mở rộng VE1821T 4K HDMI Cat 6 (Máy phát)
• 1x Bộ mở rộng HDMI Cat 6 VE1821R 4K (Bộ thu)
• 1x cáp phát hồng ngoại (1,5 m)
• 1x cáp thu hồng ngoại (1,5 m)
• 1x bộ chuyển đổi điện
• 1x dây nguồn (chỉ áp dụng cho sản phẩm được bán tại Nhật Bản)
• 4x phích cắm điện (không áp dụng cho sản phẩm được bán ở Ấn Độ và Nhật Bản)
• 1x hướng dẫn sử dụng

Các tính năng :

• Bao gồm một máy phát và một máy thu để hoạt động song song để mở rộng tín hiệu HDMI 4K qua cáp Cat 5e / 6
• Vỏ siêu nhẹ, có kích thước bằng lòng bàn tay để dễ dàng lắp đặt hoặc đặt trong không gian chật hẹp
• Truyền HDMI 4K rõ ràng như pha lê với độ trễ bằng không lên đến 40 m thông qua cáp Cat 6 (cáp được thiết kế riêng của ATEN*) /30 m thông qua cáp Cat 5e
• Cổng đầu ra HDMI cục bộ trên bộ phát - cho phép xếp tầng hoặc người dùng theo dõi tín hiệu UHD được mở rộng đến máy thu
• Công tắc EDID tích hợp - người dùng có thể kiểm soát EDID nào được lấy từ một trong hai màn hình
• Chế độ sao chép EDID - nguồn HDMI có thể được hiển thị ở độ phân giải tối ưu dựa trên khả năng của màn hình được kết nối
• Truyền tín hiệu hồng ngoại - thiết bị nguồn được kết nối với máy phát có thể được điều khiển liền mạch từ phía máy thu
• Công nghệ PoC (Power over Cable) - nguồn điện có thể được truyền từ máy phát đến máy thu thông qua cáp Cat 5e / 6 để loại bỏ nhu cầu cung cấp điện bên ngoài cồng kềnh
• HDMI (3D, Deep Color, 4K); Tuân thủ HDCP 1.4
• Bảo vệ chống ESD tích hợp
• Plug-and-play - không cần thêm phần mềm

Thông số kỹ thuật:

• Model:

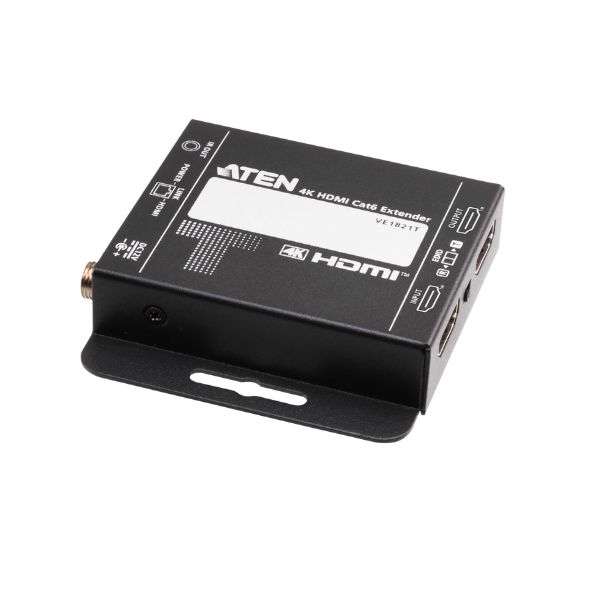

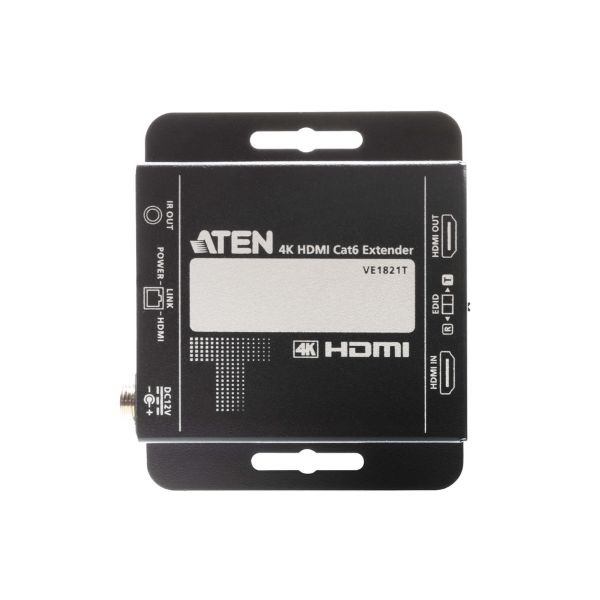

  • VE1821T: Bộ phát HDMI Extender

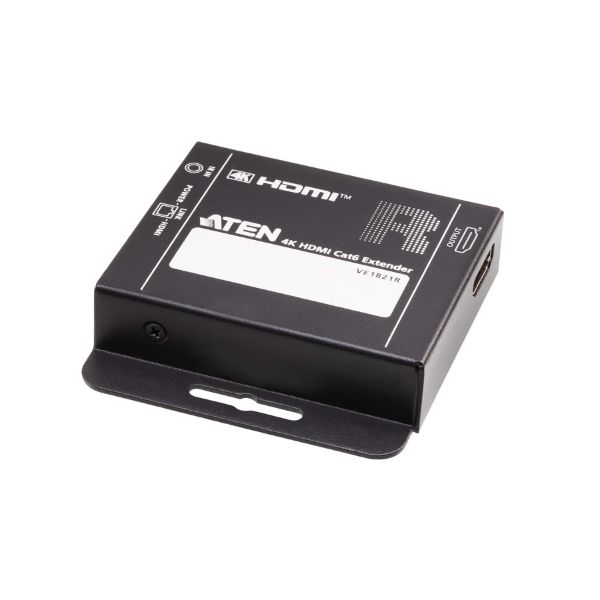

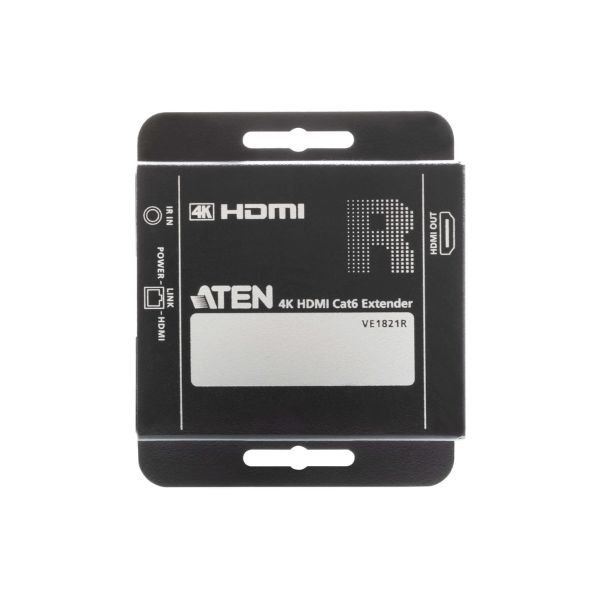

  • VE1821R: Bộ nhận HDMI Extender
• Đầu vào video (VE1821T):
  • 1 x HDMI Type A Female (đen)
  • Trở kháng: 100 Ω
  • Khoảng cách tối đa: 3m

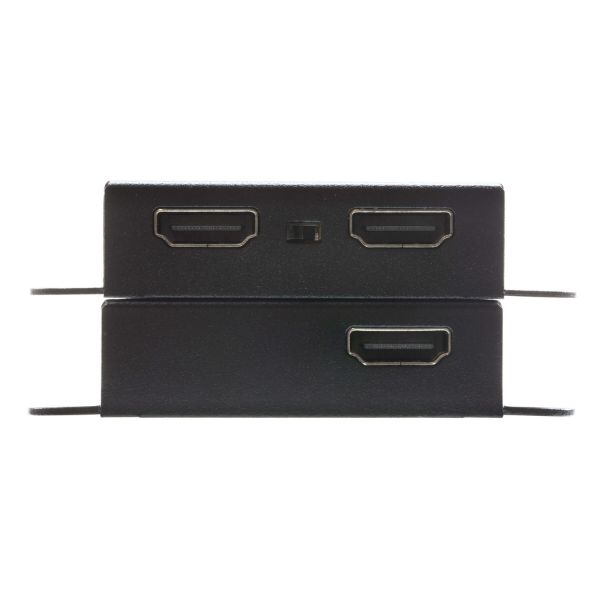

• Đầu ra video:
  • VE1821R: 1 x HDMI Type A Female
  • VE1821T: 1 x HDMI Type A Female
  • Trở kháng: 100 Ω
  • Khoảng cách tối đa: 3m
• Hiệu suất video:
  • Băng thông dữ liệu tối đa: 10.2Gbps (3.4Gbps mỗi làn)
  • Pixel Clock tối đa: 340MHz
  • Độ phân giải hỗ trợ:
    • 4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
  • Khoảng cách truyền:
    • 4K: 30m (Cat5e) / 40m (Cat6 hoặc cáp ATEN)
    • 1080p: 35m (Cat5e) / 50m (Cat6 hoặc cáp ATEN)
• Chuẩn hỗ trợ:
  • HDMI hỗ trợ 3D, Deep Color, 4K
  • HDCP 1.4 Compatible
• Âm thanh:
  • VE1821T đầu vào: 1 x HDMI Type A Female
  • VE1821R đầu ra: 1 x HDMI Type A Female
• Điều khiển IR:
  • 1 x IR mini stereo jack
  • Hỗ trợ IR pass-through một chiều từ Receiver đến Transmitter
• Công tắc chế độ:
  • VE1821T hỗ trợ lựa chọn chế độ EDID
  • Đọc EDID từ HDMI Output của Transmitter hoặc Receiver

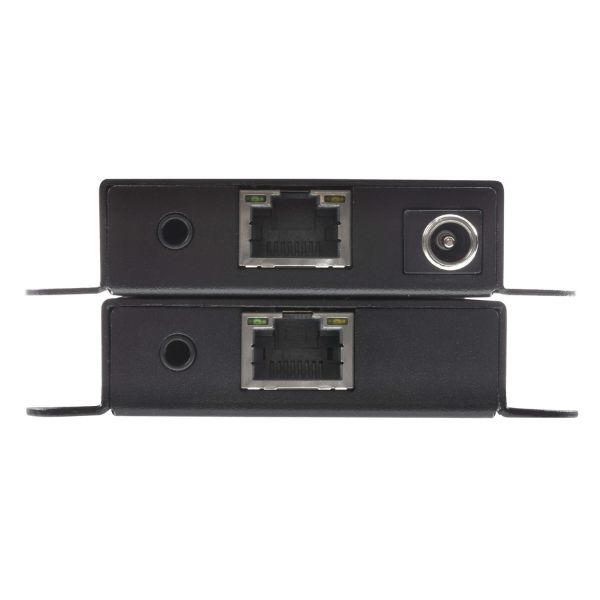

• Kết nối nguồn & tín hiệu:
  • VE1821R:
    • 1 x RJ-45 Female (PoC nhận nguồn từ VE1821T)
  • VE1821T:
    • 1 x DC Jack có khóa
    • 1 x RJ-45 Female kết nối thiết bị
• Điện năng tiêu thụ:
  • VE1821R: PoC 0.87W / 4BTU
  • VE1821T: DC12V 1.86W / 9BTU
• Môi trường hoạt động:
  • Nhiệt độ hoạt động: 0 – 40°C
  • Nhiệt độ lưu trữ: -20 – 60°C
  • Độ ẩm: 20 – 90% RH, không ngưng tụ
• Thiết kế & kích thước:
  • Vỏ kim loại
  • Trọng lượng: 0.12kg mỗi thiết bị
  • Kích thước có giá đỡ: 7.95 x 6.80 x 1.65 cm
  • Kích thước không giá đỡ: 5.75 x 6.80 x 1.65 cm
• Độ phân giải đầu vào hỗ trợ:
  • PC:
    • 640x480 @60/75Hz
    • 800x600 @60/75Hz
    • 1024x768 @60/75Hz
    • 1280x800 @60Hz
    • 1280x1024 @60/75Hz
    • 1400x1050 @60Hz
    • 1440x900 @60Hz
    • 1600x1200 @60Hz
    • 1680x1050 @60Hz
    • 1920x1080 @60Hz
    • 1920x1200 @60Hz
  • Video/HDTV:
    • 480p / 576p
    • 720p @50/60Hz
    • 1080p @24/25/30/50/60Hz
    • 3840x2160p @24/25/30Hz
    • 4096x2160p @24/25/30Hz
