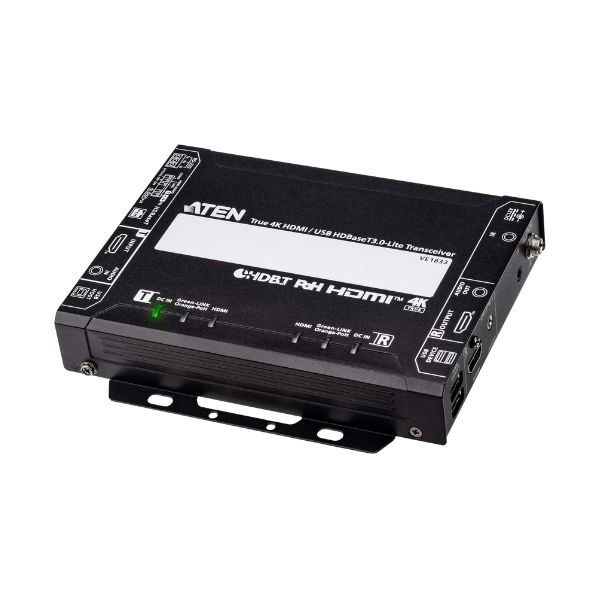

ATEN VE1833 True 4K HDMI / USB HDBaseT 3.0 - Bộ thu phát Lite với PoH tích hợp cả chức năng máy phát và máy thu trong một thiết bị nhỏ gọn, cho phép người dùng cấu hình linh hoạt nó thông qua công tắc DIP theo thiết lập AV đa dạng. Tận dụng công nghệ HDBaseT 3.0, VE1833 cung cấp tín hiệu True 4K HDMI không nén trên khoảng cách lên đến 40 m thông qua một cáp Cat 6a duy nhất (HDBaseT 3 Certified Cat 6a U/FTP / cáp HDBaseT được thiết kế riêng của ATEN*).
Được thiết kế cho môi trường AV chuyên nghiệp, VE1833 hỗ trợ độ phân giải lên đến 4096 x 2160 @ 60Hz (4:4:4) và các định dạng video nâng cao bao gồm HDR, HDR10+ và Dolby Vision, cùng với HDCP 2.2/2.3, 3D và Deep Color, đảm bảo chất lượng video vượt trội. VE1833 có PoH hai chiều với dự phòng công suất, đảm bảo hoạt động liên tục cho các nhiệm vụ quan trọng.
VE1833 không chỉ mở rộng video HDMI mà còn mở rộng âm thanh nổi độc lập, USB 2.0, IR và tín hiệu RS-232 hai chiều trên tất cả các cáp Cat 6a. Nó cũng cung cấp khả năng nhúng và giải mã âm thanh HDMI, giúp dễ dàng định tuyến âm thanh riêng biệt khi cần thiết và lý tưởng cho các thiết lập liên quan đến loa ngoài hoặc bộ xử lý âm thanh. Thiết kế tất cả trong một này hợp lý hóa các cài đặt phức tạp và cho phép tích hợp liền mạch với các công tắc ma trận video, bộ chia, v.v.
Được cung cấp bởi bộ tính năng linh hoạt và các tùy chọn triển khai linh hoạt, VE1833 là một giải pháp lý tưởng cho phòng hội nghị, khán phòng, giảng đường, bảo tàng, không gian triển lãm và bất kỳ môi trường nào yêu cầu truyền AV hiệu suất cao với thiết lập đơn giản.
Các tính năng:
- Mở rộng tín hiệu True 4K HDMI không nén lên đến 40 m qua một cáp Cat 6a duy nhất
- Tuân thủ các tiêu chuẩn HDBaseT 3.0 - truyền video chất lượng cao, hồng ngoại toàn dải, RS-232 hai chiều, âm thanh nổi độc lập và bỏ qua kênh tín hiệu USB 2.0
- Chất lượng video vượt trội - lên đến 4096 x 2160 @ 60 Hz (4:4:4); hỗ trợ HDR, HDR+, Dolby Vision
- Hỗ trợ các chức năng nhúng / gỡ bỏ âm thanh HDMI
- PoH hai chiều với dự phòng điện để hoạt động liên tục
- Linh hoạt để triển khai - có thể được cấu hình như một máy phát hoặc máy thu tùy thuộc vào giải pháp AV
- HDMI (3D, Deep Color, 4K/60Hz); Tuân thủ HDCP2.2/2.3
- Hỗ trợ đầu ra cục bộ HDMI
- Tuân thủ tiêu chuẩn USB 2.0 cho một loạt các thiết bị ngoại vi USB tương thích
- Đèn LED chỉ báo trạng thái tín hiệu HDBaseT và HDMI để nhận dạng dễ dàng hơn
- Hỗ trợ tốc độ làm mới cực cao lên đến 240Hz cho màn hình được kết nối
- Phần mềm có thể nâng cấp
- Bảo vệ ESD 8KV / 15KV tích hợp
- Cắm và chạy
- Có thể gắn trên giá đỡ
Thông số kỹ thuật:
- Đầu vào video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 5 m
- Đầu ra video:
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 5 m
- Thông số video:
- Băng thông dữ liệu tối đa: 18 Gbps (6 Gbps mỗi lane)
- Pixel Clock tối đa: 600 MHz
- Hỗ trợ HDMI (3D, Deep Color, 4K/60Hz) và 4K HDR
- Tương thích HDCP 2.2 / 2.3
- Hỗ trợ CEC (Consumer Electronics Control)
- Lưu ý: tín hiệu CEC chỉ truyền từ bộ phát đến bộ thu, không hỗ trợ đầu ra cục bộ
- Độ phân giải tối đa:
- 4096 x 2160 @60Hz (4:4:4)
- 3840 x 2160 @60Hz (4:4:4)
- Khoảng cách truyền tín hiệu:
- True 4K@60Hz (4:4:4) lên đến 40m
- Sử dụng cáp Cat 6a U/FTP được chứng nhận HDBaseT3 hoặc cáp HDBaseT ATEN
- Âm thanh đầu vào:
- 1 x HDMI Type-A Female (màu đen)
- 1 x Stereo Audio (Mini Stereo Jack Female, màu xanh lá)

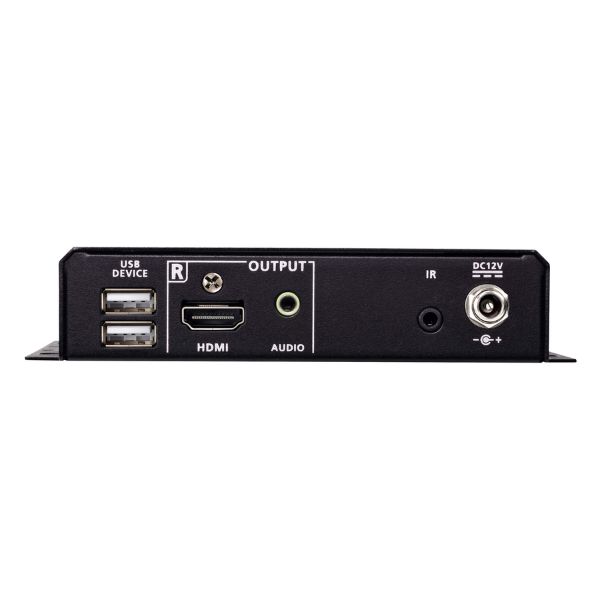

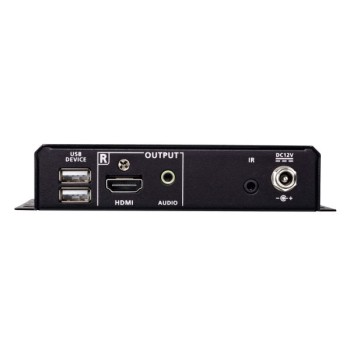

- Âm thanh đầu ra:
- 1 x HDMI Type-A Female (màu đen)
- 1 x Stereo Audio (Mini Stereo Jack Female, màu xanh lá)
- Kết nối thiết bị:
- 1 x RJ-45 Female (HDBaseT)
- Nguồn cấp:
- 1 x Jack nguồn DC màu đen có khóa
- 1 x RJ-45 Female hỗ trợ PoH PD & PSE
- Điều khiển RS-232:
- 1 x Terminal Block 3 cực
- Baud rate: 19200
- Data bit: 8
- Stop bit: 1
- Không parity và flow control
- Kênh IR:
- 1 x Mini Stereo Jack Female (2 chiều, màu đen)
- Hỗ trợ truyền toàn dải 30KHz ~ 56KHz
- Kênh USB:
- 1 x USB 2.0 Type-B Female (Host, màu trắng)
- 2 x USB 2.0 Type-A Female (Device, màu trắng)
- Băng thông truyền dữ liệu lên đến 300 Mbps
- Mức tiêu thụ điện năng:
- TX: DC12V – 6.01W (92 BTU/h)
- RX: DC12V – 7.09W (118 BTU/h)
- Ghi chú công suất:
- Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
- Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.

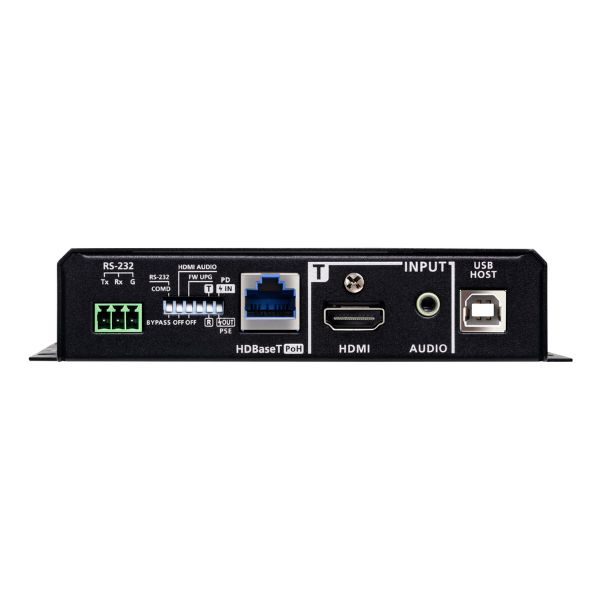

- Công tắc điều khiển:
- 1 x công tắc trượt chọn chế độ T (Transmitter) / R (Receiver)
- 1 x công tắc trượt bật/tắt nhúng âm thanh HDMI
- 1 x công tắc trượt chọn PoH PD hoặc PSE
- 1 x công tắc trượt chọn Command Mode hoặc Bypass Mode cho RS-232
- 1 x công tắc trượt bật/tắt nâng cấp firmware

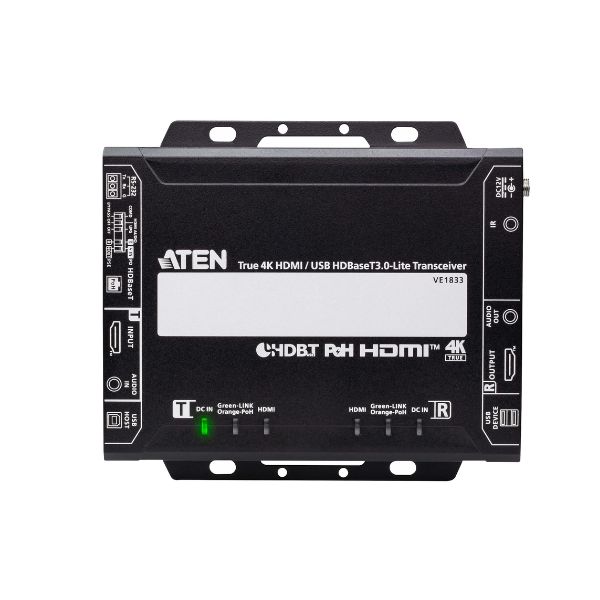

- Đèn LED trạng thái:
- Nguồn:
- TX: 1 x LED nguồn DC (xanh lá) & 1 x LED nguồn PoH (cam)
- RX: 1 x LED nguồn DC (xanh lá) & 1 x LED nguồn PoH (cam)
- Liên kết:
- 1 x LED trạng thái TX Link (vàng/xanh)
- 1 x LED trạng thái RX Link (vàng/xanh)
- Video:
- 1 x LED trạng thái RX HDMI OUT (cam)
- 1 x LED trạng thái TX HDMI IN (cam)
- Môi trường hoạt động:
- Nhiệt độ hoạt động: 0°C đến 40°C
- Nhiệt độ lưu trữ: -20°C đến 60°C
- Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
- Đặc tính vật lý:
- Chất liệu vỏ: Kim loại
- Trọng lượng: 0,64 kg (1,41 lb)
- Kích thước có giá đỡ (DxRxC):
- 16,94 x 14,69 x 3,00 cm
- 6,67 x 5,78 x 1,18 inch
- Kích thước không có giá đỡ (DxRxC):
- 16,60 x 12,49 x 2,90 cm
- 6,54 x 4,92 x 1,14 inch
- Độ phân giải đầu vào hỗ trợ:
- 4096 x 2160p @24/25/30/50/60Hz
- 4096 x 2160p @50/60Hz (4:2:0)
- 3840 x 2160p @24/25/30/50/60Hz
- 3840 x 2160p @50/60Hz (4:2:0)
- 2560 x 1440 @144Hz
- 1920 x 1200 @60Hz
- 1920 x 1080 @60/120/144/240Hz
- 1680 x 1050 @60Hz
- 1600 x 1200 @60Hz
- 1440 x 900 @60Hz
- 1400 x 1050 @60Hz
- 1280 x 1024 @60/75Hz
- 1280 x 800 @60Hz
- 1080p @24/25/30/50/60Hz
- 1080i @50/60Hz
- 1024 x 768 @60/70/75Hz
- 800 x 600 @56/60/72/75Hz
- 720p @50/60Hz
- 720 x 400 @70Hz
- 640 x 480 @60/67/72/75Hz
- 640 x 480 @60Hz (4:3)
- 576p @50Hz (4:3 / 16:9)
- 480p @60Hz (4:3 / 16:9)
