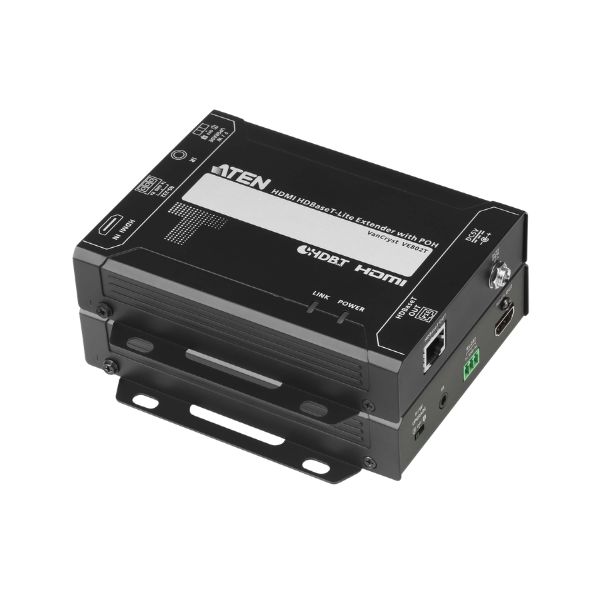

Bộ mở rộng VE802 HDMI HDBaseT-Lite mở rộng tín hiệu HDBaseT lên đến 70m từ nguồn HDBaseT bằng cách sử dụng một cáp Cat 5e/6/6a. VE802 hỗ trợ truyền tín hiệu RS-232 và IR, cho phép bạn điều khiển thiết bị nguồn HDMI từ thiết bị từ xa (VE802R) đồng thời cấp quyền truy cập vào thiết bị hiển thị HDMI từ thiết bị cục bộ (VE802T). Tín hiệu hồng ngoại cũng có thể được mở rộng theo cả hai hướng. VE802 có tính năng Cấp nguồn qua HDBaseT (PoH) có thể truyền nguồn qua cáp Cat 5e/6/6a mà không cần nguồn điện bổ sung. VE802 tương thích với HDMI (3D, Deep Color, 4k) và HDCP. VE802 hoàn hảo cho một trung tâm giải trí kỹ thuật số hoặc bất kỳ cài đặt nào yêu cầu chất lượng video vượt trội.
Model: VE802R (Receiver) / VE802T (Transmitter)

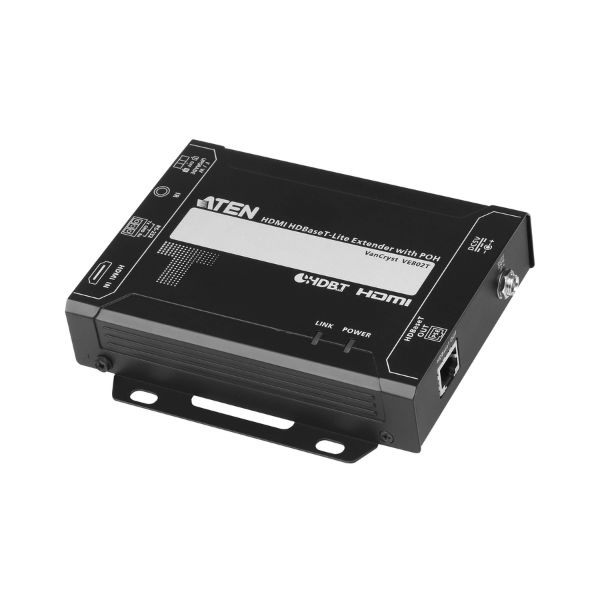

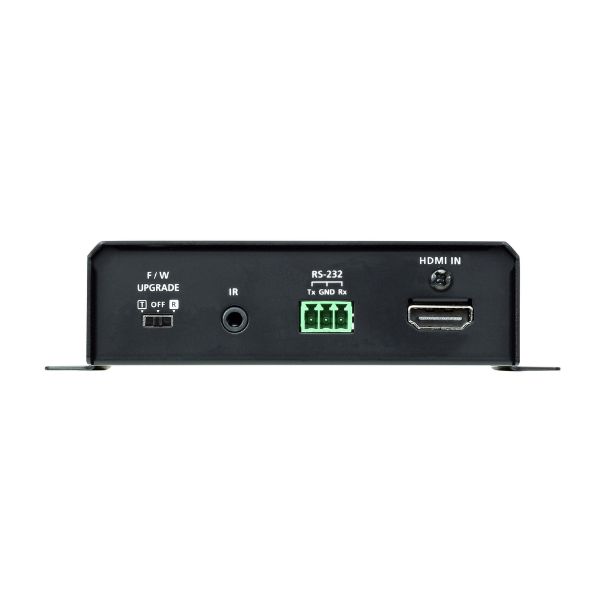

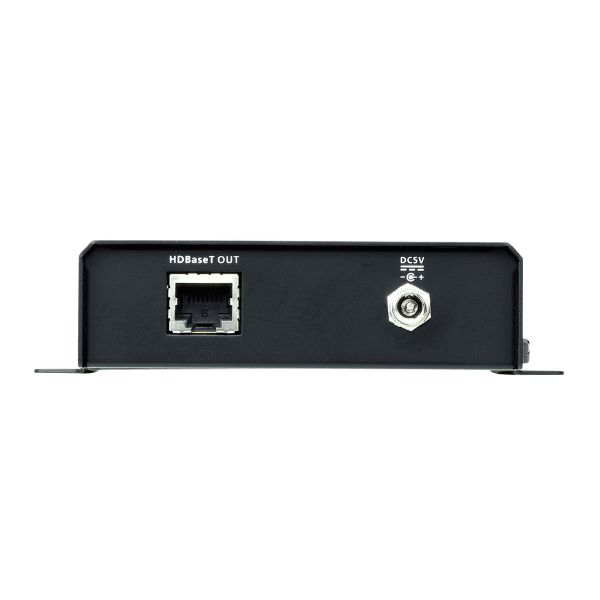

VE802T – Bộ phát (Transmitter)
Đầu vào video:
1 x HDMI Type-A Female (màu đen)
Trở kháng: 100 Ω
Khoảng cách tối đa: 3 m
Đầu ra video: Không có
Âm thanh đầu vào:
1 x HDMI Type-A Female (màu đen)
Kết nối thiết bị:
1 x RJ-45 Female
Nguồn cấp:
1 x Jack nguồn DC màu đen có khóa
Điều khiển RS-232:
1 x Terminal Block 3 cực
Baud rate: 19200
Data bit: 8
Stop bit: 1
Không parity và flow control
Hồng ngoại IR:
1 x Mini Stereo Jack Female (màu đen)
Mức tiêu thụ điện năng:
DC5V: 2.7W
13 BTU/h

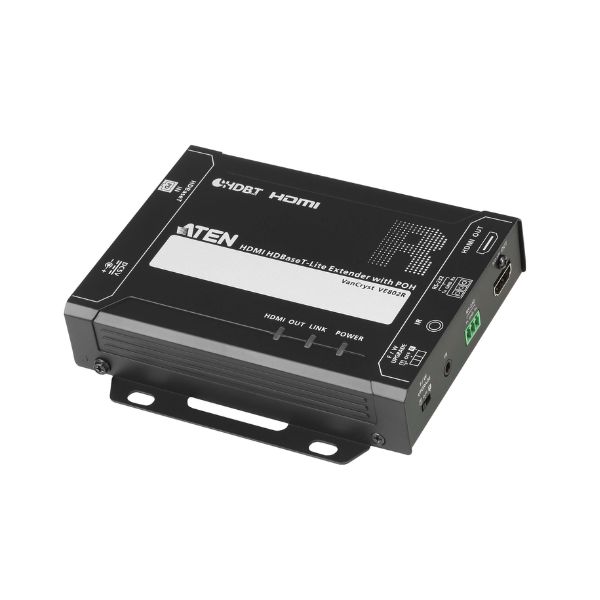

VE802R – Bộ nhận (Receiver)
Đầu vào video: Không có
Đầu ra video:
1 x HDMI Type-A Female (màu đen)
Trở kháng: 100 Ω
Khoảng cách tối đa: 3 m
Âm thanh đầu ra:
1 x HDMI Type-A Female (màu đen)
Kết nối thiết bị:
1 x RJ-45 Female
Nguồn cấp:
1 x Jack nguồn DC màu đen có khóa
Hoặc 1 x RJ-45 hỗ trợ PoH (Power over HDBaseT)
Điều khiển RS-232:
1 x Terminal Block 3 cực
Baud rate: 19200
Data bit: 8
Stop bit: 1
Không parity và flow control
Hồng ngoại IR:
1 x Mini Stereo Jack Female (màu đen)
Mức tiêu thụ điện năng:
DC5V: 4.37W
PoH: 5.46W
20 ~ 25 BTU/h
Thông số video chung
Băng thông dữ liệu tối đa: 10.2 Gbps (3.4 Gbps mỗi lane)
Pixel Clock tối đa: 340 MHz
Hỗ trợ HDMI (3D, Deep Color, 4K)
Tương thích HDCP 2.2
Hỗ trợ CEC (Consumer Electronics Control)
Độ phân giải / Khoảng cách hỗ trợ:
4K@35m với cáp Cat 5e/6
4K@40m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
1080p@60m với cáp Cat 5e/6
1080p@70m với cáp Cat 6a hoặc ATEN 2L-2910 Cat6
Chuẩn 4K hỗ trợ:
4096 x 2160 / 3840 x 2160 @60Hz (4:2:0)
4096 x 2160 / 3840 x 2160 @30Hz (4:4:4)
Môi trường hoạt động
Nhiệt độ hoạt động: 0°C đến 50°C
Nhiệt độ lưu trữ: -20°C đến 60°C
Độ ẩm hoạt động: 0 – 80% RH, không ngưng tụ
Đặc tính vật lý
Chất liệu vỏ: Kim loại
Trọng lượng:
VE802R: 0,46 kg (1,01 lb)
VE802T: 0,44 kg (0,97 lb)
Kích thước có giá đỡ (DxRxC):
14,04 x 12,30 x 3,00 cm
5,53 x 4,84 x 1,18 inch
Kích thước không có giá đỡ (DxRxC):
13,60 x 10,10 x 2,90 cm
5,35 x 3,98 x 1,14 inch
Ghi chú công suất:
Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
