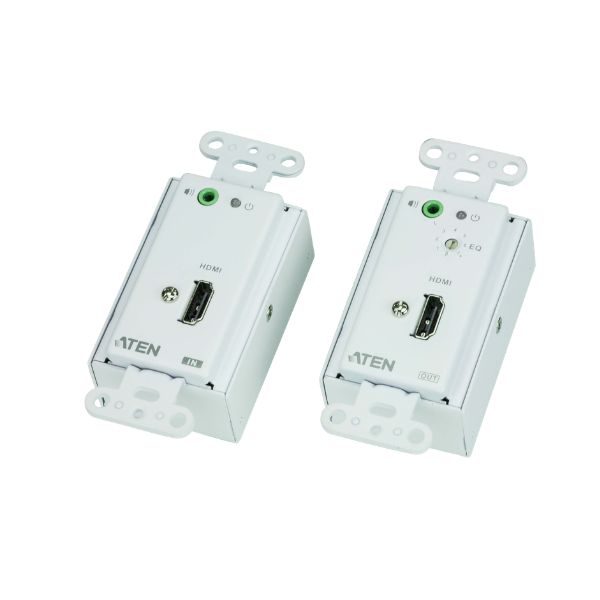

Tấm tường mở rộng VE806 HDMI Over Cat 5 mở rộng HDMI và tín hiệu âm thanh lên đến 60m bằng cáp Cat 5e. Nó hỗ trợ các định dạng màn hình rộng phổ biến và đảm bảo chất lượng video tuyệt vời trên truyền dẫn đường dài. Sự kết hợp VE806 có thể mở rộng hơn nữa khoảng cách hoặc nhân các nguồn/mảng hiển thị.
VE806 có thể được cấp nguồn ở phía Máy phát hoặc Máy thu và cáp Cat 5e thứ hai được sử dụng để truyền tín hiệu nguồn, bỏ qua EDID thực sự và xác thực khóa HDCP. Thiết kế tấm tường nhỏ gọn của VE806 giúp loại bỏ các dây cáp cồng kềnh và cho phép lắp đặt gọn gàng và thuận tiện. Đây là một giải pháp lý tưởng cho các phòng chức năng, bảo tàng và bất kỳ môi trường nào yêu cầu thiết bị hoặc cáp phải được giấu kín khỏi tầm nhìn của công chúng.
Nội dung gói hàng
- 1x VE806T HDMI Over Cat 5 Tấm tường mở rộng
- 1x VE806R HDMI trên tấm tường mở rộng Cat 5
- 1x Đầu nối khối đầu cuối
- 1x Bộ chuyển đổi nguồn
- 1x Hướng dẫn sử dụng
Các tính năng :
- Sử dụng hai cáp Cat 5e để kết nối các thiết bị cục bộ và từ xa - một để truyền tín hiệu video và âm thanh, và cáp còn lại được sử dụng để truyền tín hiệu nguồn, bỏ qua EDID thực sự và xác thực khóa HDCP*
- Được cấp nguồn từ xa từ phía Máy phát hoặc phía Máy thu **
- Mở rộng khoảng cách giữa nguồn HDMI và màn hình HDMI
- Chất lượng video vượt trội - lên đến 1080p@60Hz (40m), 1080i@60Hz (60m)
- HDMI (3D, Deep Color); Tương thích với HDCP
- Công tắc điều chỉnh cân bằng 8 phân đoạn tối ưu hóa chất lượng hiển thị
- Hỗ trợ định dạng màn hình rộng
- Hỗ trợ cắm nóng
- Thiết kế kiểu trang trí có thể dễ dàng cấu hình để phù hợp với các tấm tường khác nhau
- Đèn LED chỉ báo nguồn điện / trạng thái kết nối
- Hỗ trợ âm thanh nổi
- Tích hợp bảo vệ ESD 8KV/15KV
- Cài đặt dễ dàng
- Loại có thể gắn trên tường để lắp đặt gọn gàng và sạch sẽ
- Plug-and-play - không cần cài đặt phần mềm
Thông số kỹ thuật:

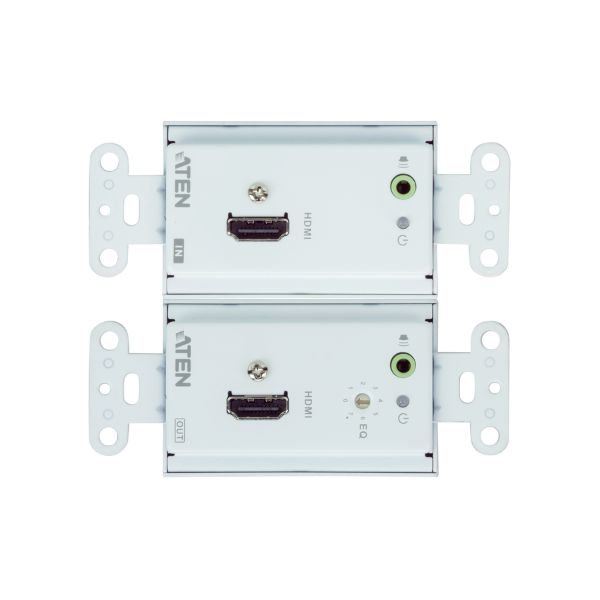

- Đầu vào video (VE806T):
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 3 m
- Đầu ra video (VE806R):
- 1 x HDMI Type-A Female (màu đen)
- Trở kháng: 100 Ω
- Khoảng cách tối đa: 3 m
- Thông số video:
- Băng thông dữ liệu tối đa: 6.75 Gbps (2.25 Gbps mỗi lane)
- Pixel Clock tối đa: 225 MHz
- Hỗ trợ HDMI 3D, Deep Color
- Tương thích HDCP
- Độ phân giải / Khoảng cách hỗ trợ:
- Âm thanh:
- VE806T: 1 x HDMI Type-A Female (đầu vào âm thanh/video)
- VE806R: 1 x HDMI Type-A Female (đầu ra âm thanh/video)

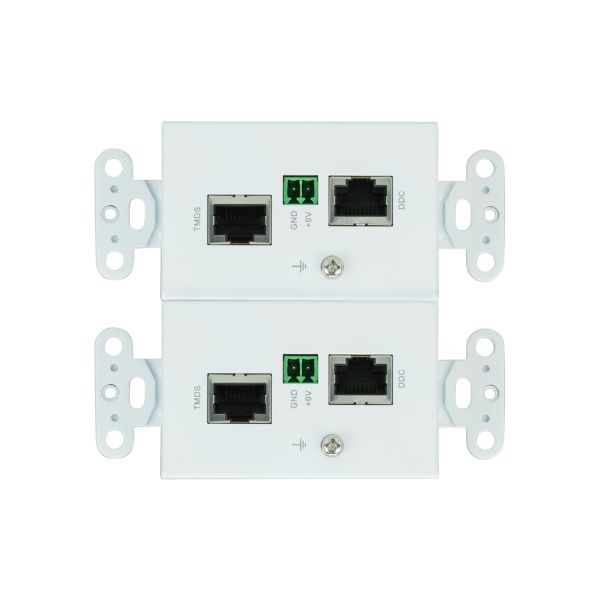

- Kết nối nguồn:
- VE806R: 1 x Terminal Block màu xanh
- VE806T: 1 x Terminal Block màu xanh
- Mức tiêu thụ điện năng:
- VE806R: DC9V, 2.28W, 11 BTU/h
- VE806T: DC9V, 2.33W, 11 BTU/h
- Ghi chú công suất:
- Giá trị Watts thể hiện mức tiêu thụ điện năng thông thường khi không tải ngoài.
- Giá trị BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa.
- Môi trường hoạt động:
- Nhiệt độ hoạt động: 0°C đến 50°C
- Nhiệt độ lưu trữ: -20°C đến 60°C
- Độ ẩm: 0 – 80% RH, không ngưng tụ
- Đặc tính vật lý:
- Chất liệu vỏ: Kim loại
- Trọng lượng: 0,17 kg (0,37 lb) mỗi thiết bị
- Kích thước (DxRxC):
- 10,41 x 4,44 x 4,00 cm
- 4,1 x 1,75 x 1,57 inch
- Quy cách đóng gói:
- Lưu ý:
- Với một số sản phẩm gắn rack, kích thước vật lý tiêu chuẩn được thể hiện theo định dạng Dài x Rộng x Cao (LxWxH).
