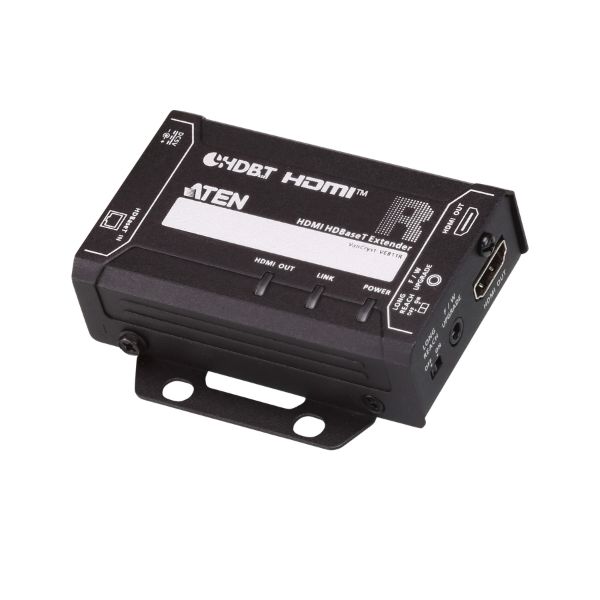

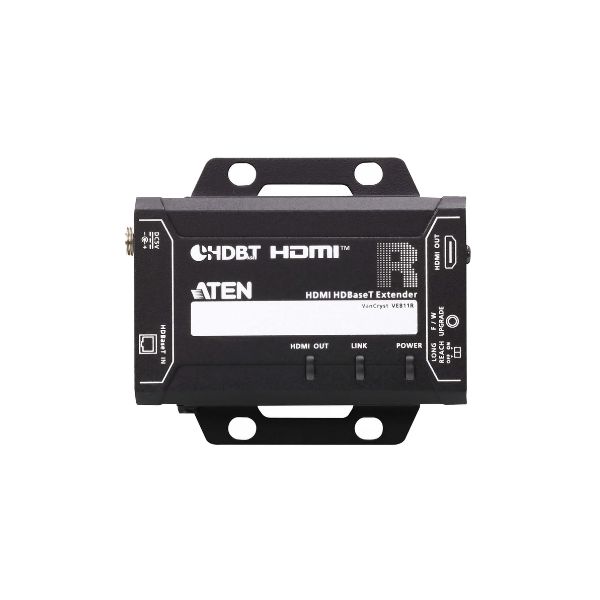

VE811R ATEN - Bộ thu HDMI HDBaseT (4K@100m) (HDBaseT Class A)

Bộ mở rộng ATEN VE811R HDMI HDBaseT đảm bảo truyền tín hiệu HDMI 4K tối ưu lên đến 100 m thông qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6. Ngoài ra, với sự hỗ trợ cho Chế độ tầm xa, nó mở rộng tín hiệu HDMI @ 1080p lên đến 150 m thông qua một cáp Cat 5e/6 duy nhất. VE811R đáp ứng các tính năng đặc điểm kỹ thuật HDMI bao gồm 3D, Deep Color, HD lossless định dạng âm thanh và CEC pass-through. Ngoài ra, nó còn hỗ trợ âm thanh Dolby Digital 7.1 ch và DTS HD.

Đẩy công nghệ và thiết kế đến giới hạn, thiết kế nhỏ gọn giúp VE811R dễ dàng gắn ở bất kỳ vị trí nào. Được thiết kế cho các xu hướng kỹ thuật số ngày nay, VE811R lý tưởng cho các phòng họp hoặc bất kỳ cài đặt nào yêu cầu video HDMI chất lượng cao được mở rộng cho khoảng cách xa.

Nội dung gói hàng

• 1x Bộ thu HDMI HDBaseT VE811R
• 1x Bộ chuyển đổi nguồn
• 1x Hướng dẫn sử dụng

Các tính năng :

• Kết nối HDBaseT - mở rộng tín hiệu HDMI 4K lên đến 100m thông qua một cáp Cat 5e/6/6a hoặc ATEN 2L-2910 Cat 6 duy nhất
• Hỗ trợ HDBaseT Long Reach Mode - lên đến 150 m thông qua một cáp Cat 5e/6 duy nhất ở độ phân giải lên đến 1080p
• HDMI (3D, Màu sắc sâu, 4K)
• Tương thích với HDCP 2.2
• Hỗ trợ độ phân giải lên đến 4K và 1080p
• Điều khiển điện tử tiêu dùng (CEC) cho phép các thiết bị HDMI được kết nối với nhau giao tiếp và phản hồi với một điều khiển từ xa duy nhất
• Hỗ trợ định dạng màn hình rộng
• Cắm và chạy - không cần phần mềm
• Bảo vệ ESD 8kV / 15kV tích hợp
• Giá đỡ có thể gắn

Thông số kỹ thuật:

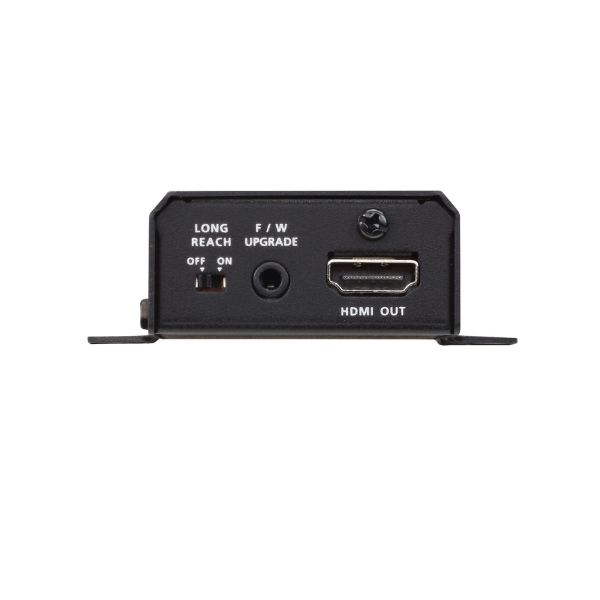

Đầu ra video

• 1 x HDMI Type A Female (Đen)
• Trở kháng: 100Ω
• Khoảng cách tối đa: 3m

Video

• Tốc độ dữ liệu tối đa: 10.2Gbps (3.4Gbps mỗi làn)
• Đồng hồ Pixel tối đa: 340 MHz
• Hỗ trợ:
  • HDMI 3D
  • Deep Color
  • 4K
  • HDCP 2.2
  • CEC (Consumer Electronics Control)

Độ phân giải & khoảng cách truyền

• Hỗ trợ truyền:
  • 4K @ 70m qua cáp Cat 5e/6
  • 4K @ 100m qua Cat 6a hoặc ATEN 2L-2910 Cat6
  • 1080p @ 100m qua Cat 5e/6/6a
• Chuẩn 4K hỗ trợ:
  • 4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0)
  • 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)

Âm thanh

• 1 x HDMI Type A Female (Đen)

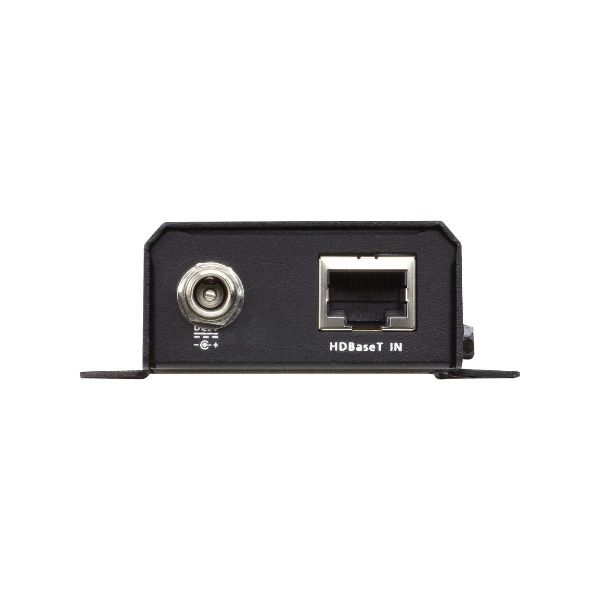

Kết nối

• Kết nối thiết bị:
  • 1 x RJ-45 Female
• Nâng cấp firmware:
  • 1 x Mini Stereo Jack Female (Đen)
• Nguồn:
  • 1 x DC Jack có khóa (Đen)

Công tắc

• Công tắc chế độ truyền xa:
  • 1 x công tắc trượt ON/OFF

Công suất tiêu thụ

• DC5V – 3.84W – 18BTU/h

Lưu ý:
• Watts thể hiện mức tiêu thụ điện năng điển hình khi không tải ngoài
• BTU/h thể hiện mức tiêu thụ điện năng khi thiết bị hoạt động tối đa

Môi trường hoạt động

• Nhiệt độ hoạt động: 0°C ~ 40°C
• Nhiệt độ lưu trữ: -20°C ~ 60°C
• Độ ẩm: 0 – 80% RH, không ngưng tụ

Thiết kế vật lý

• Vỏ kim loại chắc chắn
• Trọng lượng: 0.17kg (0.37 lb)

Kích thước thiết bị

• Có giá đỡ:
  • 8.64 x 7.30 x 2.47 cm
  • (3.4 x 2.87 x 0.97 inch)
• Không có giá đỡ:
  • 8.20 x 5.20 x 2.37 cm
  • (3.23 x 2.05 x 0.93 inch)

Độ phân giải đầu vào hỗ trợ

• 640 x 480 @ 60/67/72/75Hz
• 720 x 400 @ 70Hz
• 800 x 600 @ 56/60/72/75Hz
• 1024 x 768 @ 60/70/75Hz
• 1280 x 800 @ 60Hz
• 1280 x 1024 @ 60/75Hz
• 1400 x 1050 @ 60Hz
• 1440 x 900 @ 60Hz
• 1600 x 1200 @ 60Hz
• 1680 x 1050 @ 60Hz
• 1920 x 1080 @ 60Hz
• 1920 x 1200 @ 60Hz

Độ phân giải video hỗ trợ

• 480p 60Hz (4:3 / 16:9)
• 576p 50Hz (4:3 / 16:9)
• 720p 50/60Hz
• 1080i 50/60Hz
• 1080p 24/25/30/50/60Hz
• 3840 x 2160p 24/25/30Hz
• 3840 x 2160p 50/60Hz (4:2:0)
• 4096 x 2160p 24/25/30Hz
• 4096 x 2160p 50/60Hz (4:2:0)

Sơ đồ:
