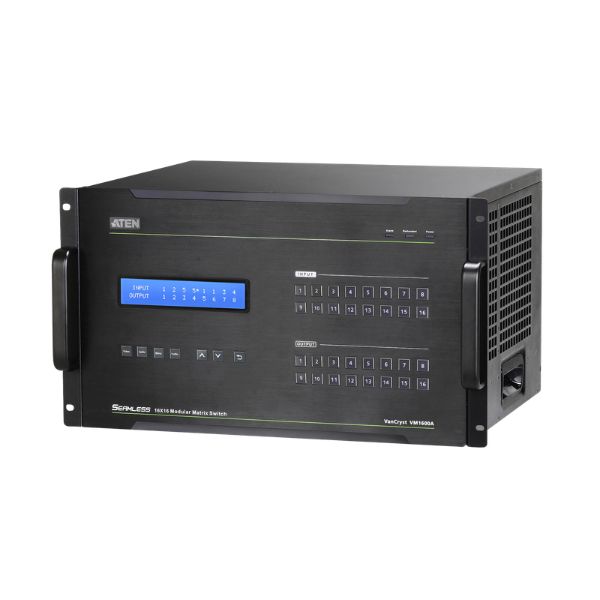

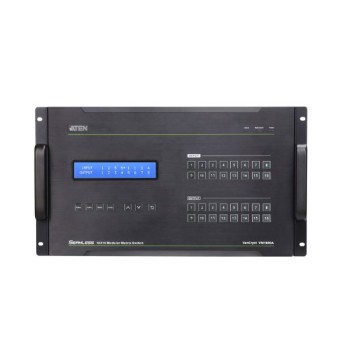

Dòng giải pháp ma trận mô-đun ATEN bao gồm Bộ chuyển mạch ma trận mô-đun VM1600A/VM3200 song song với một loạt các bảng I/O có thể hoán đổi nóng. Giải pháp này cung cấp khả năng điều khiển thời gian thực và quyền truy cập nâng cao để quản lý đồng thời các nguồn video 16/32 và 16/32 màn hình, thông qua các bảng I/O mô-đun trong một khung máy duy nhất. Được cung cấp năng lực bởi công nghệ ATEN Seamless Switch™, các công tắc ma trận video VM1600A/VM3200 kết hợp chức năng chuyển đổi video tốc độ và bộ chia tỷ lệ độc đáo tích hợp liền mạch với các hệ thống tường video.
Giải pháp Ma trận Mô-đun ATEN có thể dễ dàng mở rộng và lý tưởng cho các ứng dụng A/V quy mô lớn như trạm phát sóng, phòng điều khiển liên quan đến giao thông và vận chuyển, trung tâm dịch vụ khẩn cấp và bất kỳ ứng dụng nào yêu cầu định tuyến tín hiệu A/V tốc độ cao, có thể tùy chỉnh.
Tự hào với thiết kế tinh vi và trực quan để mang lại khả năng phân phối và điều khiển âm thanh/hình ảnh tốt nhất, độ tin cậy và chi phí bảo trì thấp nhất, giải pháp này cũng kết hợp GUI từng đoạt giải Red Dot của ATEN có thể được truy cập từ bất cứ đâu qua mạng hoặc internet. Việc định cấu hình tường video hoặc lắp đặt bảng hiệu kỹ thuật số chưa bao giờ dễ dàng hơn thế.
Nội dung gói hàng
- Công tắc ma trận mô-đun 1x VM1600A
- 1x Dây nguồn
- 1x đầu nối Khối đầu cuối
- Mô-đun quạt 1x (có thể cắm được)
- 1x Mô-đun nguồn (có thể cắm được)
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối bất kỳ trong số 16 nguồn video với bất kỳ nguồn nào trong số 16 màn hình kết hợp với Bảng I/O Ma trận Mô-đun ATEN

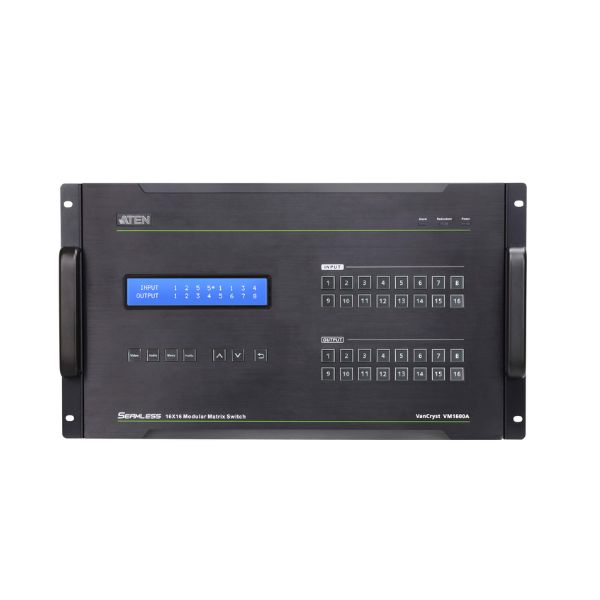

- Nhiều phương tiện để cấu hình hệ thống bao gồm nút nhấn bảng điều khiển phía trước, điều khiển RS-232/422/485 và kết nối Ethernet cho web GUI hoặc Telnet
- Xem và điều khiển thông qua Ứng dụng ATEN Video Matrix Control một cách nhanh chóng và linh hoạt
- Độ phân giải 4K – lên đến UHD (3840 x 2160) và DCI (4096 x 2160) với tốc độ làm mới 30 Hz (4:4:4) và 60 Hz (4:2:0)*
- Scaler – có chức năng chia tỷ lệ video (4K) để chuyển đổi độ phân giải đầu vào thành độ phân giải gốc của màn hình*
- Seamless Switch™ - tính năng chuyển đổi gần bằng không giây để phát trực tuyến video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định*
- Video wall - cho phép bạn tạo bố cục video tường tùy chỉnh thông qua GUI web trực quan*
- Lập lịch dựa trên lịch - cho phép phát hồ sơ dựa trên lịch trình được đặt trước và RTC
- Chuyên gia EDID - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
- Hỗ trợ âm thanh – Có thể trích xuất âm thanh HDMI và nhúng âm thanh nổi*
- Kênh RS-232 hai chiều - cho phép bạn điều khiển đồng thời các thiết bị nối tiếp được kết nối thông qua GUI web
- Hỗ trợ mô-đun nguồn dự phòng cho độ tin cậy cao hơn
- Thiết kế có thể hoán đổi nóng cho bảng I/O, mô-đun quạt và nguồn điện để bảo trì dễ dàng và độ tin cậy cao hơn
- Cho phép cung cấp điện thông qua HDBaseT với việc lắp đặt bảng I/O và kim phun điện (khuyến nghị VE44PB), loại bỏ nhu cầu lắp đặt riêng cơ sở hạ tầng điện để tiết kiệm chi phí tổng thể
- Nguồn điện dự phòng tùy chọn - đảm bảo độ tin cậy cho các ứng dụng quan trọng
- Chế độ Tiếp cận xa lên đến 1080p@150m - cho phép truyền AV mở rộng bằng bảng đầu vào/đầu ra HDBaseT™ với Bộ mở rộng video loại A ATEN HDBaseT™
- Tương thích với HDCP 2.2*
- HDMI: 3D, Màu sắc sâu, 4K*
- Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)*
- Có thể gắn trên giá đỡ (thiết kế 6U)
Thông số kỹ thuật:

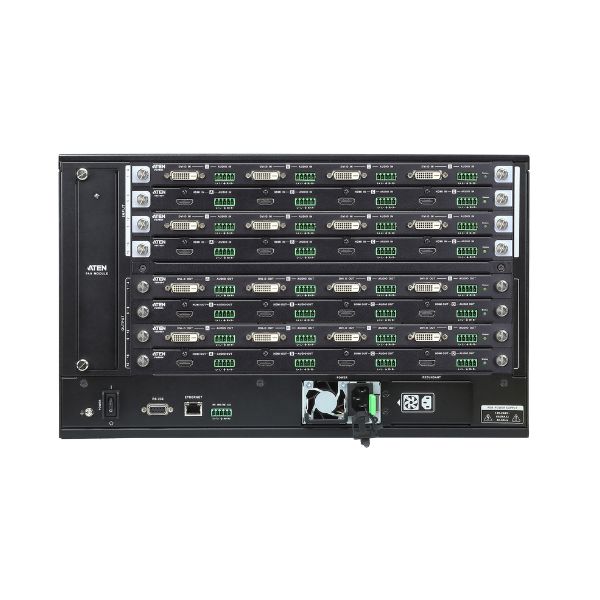

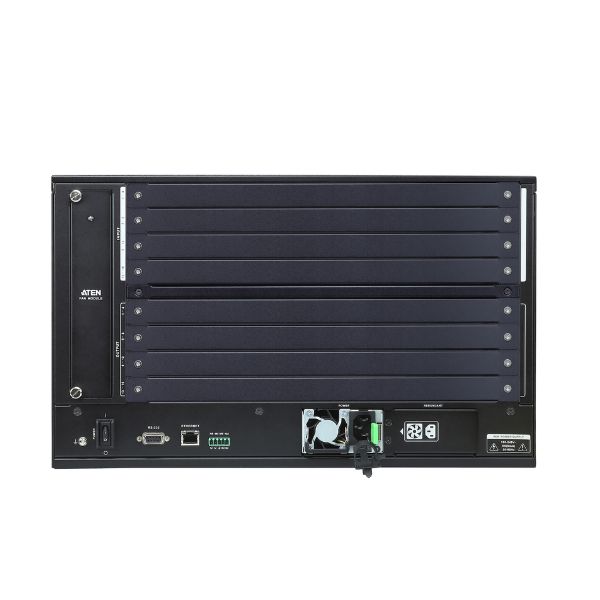

- Đầu ra bảng: 4 x khe cắm
- Đầu vào bảng: 4 x khe cắm
- Đầu vào video
- Giao diện: Phụ thuộc vào bảng I/O được lắp
- Tối đa. tốc độ dữ liệu: 15,2 Gbps (3,8 Gbps mỗi làn)
- Âm thanh
- Đầu vào: Phụ thuộc vào bảng đầu vào được lắp
- Đầu ra: Phụ thuộc vào bảng đầu ra được lắp
- Kiểm soát
- RS-232: DB-9 Female (Đen)
- Pin 2 = Tx, Pin 3 = Rx, Pin 5 = GND
- Tốc độ truyền: 19200
- Bit dữ liệu: 8
- Bit dừng: 1
- Không parity, không flow control
- RS-485 / RS-422: Terminal block 5 cực (vít kẹp)
- Mạng Ethernet: RJ-45 Female
- Cài đặt EDID: Default / Port1 / Remix / Custom (hỗ trợ EDID Wizard)
- Nguồn & điện năng
- Nguồn: 1 x ổ cắm AC 3 chấu
- Điện áp đầu vào: 100–240 VAC; 50/60 Hz; 3/6 A
- Tiêu thụ điện năng:
- AC110V: 460W (166 BTU/h)
- AC220V: 460W (156 BTU/h)
- Hệ thống làm mát
- Quạt: 55,2 CFM
- Điện áp hoạt động: 10.2 – 12VDC
- Nhiệt độ hoạt động quạt: -10 – 60°C
- Môi trường
- Nhiệt độ hoạt động: 0 – 40°C
- Nhiệt độ lưu trữ: -20 – 60°C
- Độ ẩm: 0 – 80% RH (không ngưng tụ)
- Tính chất vật lý
- Vỏ máy: Kim loại
- Trọng lượng: 15,11 kg (33,28 lb)
- Kích thước (DxRxC): 48,20 x 41,66 x 26,59 cm
- Chiều cao rack: 6U
- Quy cách đóng gói: 1 chiếc/thùng
