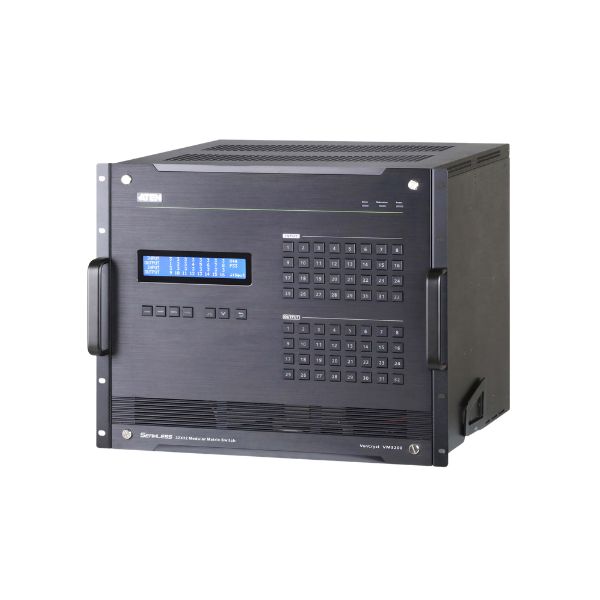

VM3200 ATEN - Công tắc ma trận mô-đun 32x32

Công tắc ma trận mô-đun VM3200 cung cấp khả năng truy cập nâng cao và điều khiển thời gian thực nhiều thiết bị và màn hình đầu vào A/V cục bộ và từ xa từ một khung máy duy nhất. VM3200 cho phép người dùng chuyển đổi và định tuyến nội dung video và/hoặc âm thanh một cách độc lập trực tiếp đến các màn hình, màn hình, máy chiếu và/hoặc loa khác nhau chỉ bằng cách nhấn nút nhấn trên bảng điều khiển phía trước. Một Scaler tích hợp mã hóa định dạng video để cung cấp chuyển đổi liền mạch, thời gian thực. Màn hình LCD ở mặt trước hiển thị chế độ xem nhanh các kết nối cổng đang hoạt động. Công tắc cũng bao gồm một tùy chọn để chọn Chế độ EDID mang lại độ phân giải tốt nhất trên các màn hình khác nhau.

VM3200 có thể dễ dàng mở rộng và chứa một dòng sản phẩm bảng ATEN I/O có thể hoán đổi nóng. Được trang bị chuyển đổi tín hiệu tự động, nó cho phép kết hợp nhiều giao diện video kỹ thuật số khác nhau, bao gồm HDBaseT, DisplayPort, HDMI, DVI, 3G-SDI và VGA. Điều này làm cho nó trở nên lý tưởng cho các ứng dụng A/V quy mô lớn như trạm phát sóng, phòng điều khiển liên quan đến giao thông và giao thông, trung tâm dịch vụ khẩn cấp và bất kỳ ứng dụng nào yêu cầu định tuyến tín hiệu A/V tốc độ cao, có thể tùy chỉnh.

Nội dung gói hàng

• 1x VM3200 32 x 32 Công tắc ma trận mô-đun
• 1x Mô-đun nguồn
• 1x Dây nguồn
• 1x đầu nối Khối đầu cuối
• 1x Hướng dẫn sử dụng

Các tính năng :

• Kết nối bất kỳ nguồn nào trong số 32 nguồn video với bất kỳ nguồn nào trong số 32 màn hình kết hợp với Giải pháp Ma trận Mô-đun ATEN
• Hỗ trợ độ phân giải 4K - lên đến UHD (3840 x 2160) và DCI (4096 x 2160) với tốc độ làm mới 30 Hz (4:4:4) và 60 Hz (4:2:0)
• Scaler - có chức năng chia tỷ lệ video để chuyển đổi độ phân giải đầu vào thành độ phân giải màn hình tối ưu
• Seamless Switch™ - tính năng chuyển đổi gần bằng không giây cung cấp các luồng video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định*
• Video Wall - cho phép bạn tạo bố cục tường video tùy chỉnh thông qua GUI web trực quan
• Phát trực tiếp - hỗ trợ phát trực tiếp nguồn đơn lẻ thông qua web GUI để đánh giá thuận tiện đầu ra hiển thị
• Xem trước nội dung và bố cục - hiển thị hình thu nhỏ của phương tiện nguồn trong GUI web, đơn giản hóa cấu hình hồ sơ
• EDID Expert™ - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
• Hỗ trợ âm thanh - Âm thanh HDMI có thể được trích xuất và âm thanh nổi có thể được nhúng (bo mạch HDMI I/O)
• Lập lịch dựa trên lịch - cho phép phát hồ sơ dựa trên lịch trình được đặt trước và RTC

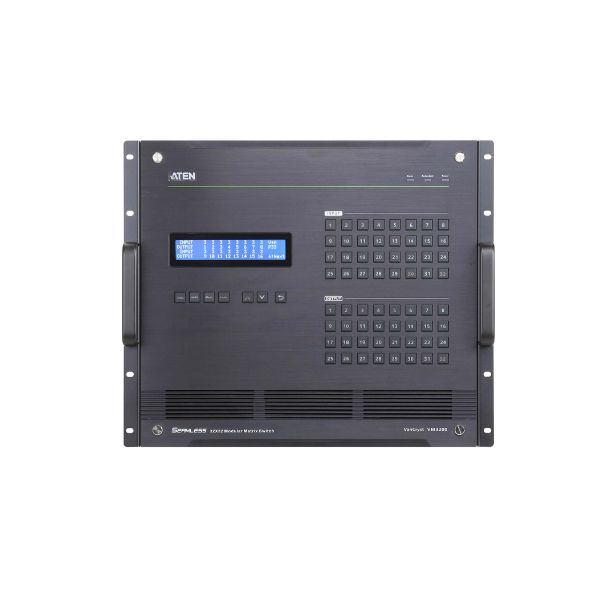

• Nhiều phương pháp điều khiển - quản lý hệ thống thông qua các nút nhấn bảng điều khiển phía trước, kết nối RS-232, RS-485/422 và Ethernet (Telnet / Web GUI)
• Xem và điều khiển thông qua Ứng dụng ATEN Video Matrix Control một cách nhanh chóng và linh hoạt
• Thiết kế có thể hoán đổi nóng cho bảng I/O, mô-đun quạt và nguồn điện để bảo trì dễ dàng và độ tin cậy cao hơn
• Khả năng mở rộng hệ thống linh hoạt thông qua cài đặt không cần công cụ hoán đổi nóng của bảng I/O
• Cho phép cung cấp điện thông qua HDBaseT với việc lắp đặt bảng I/O và kim phun điện (khuyến nghị VE44PB), loại bỏ nhu cầu lắp đặt riêng cơ sở hạ tầng điện để tiết kiệm chi phí tổng thể
• Nguồn điện dự phòng tùy chọn - đảm bảo độ tin cậy cho các ứng dụng quan trọng
• Chế độ Tiếp cận xa lên đến 1080p@150m - cho phép truyền AV mở rộng bằng bảng đầu vào/đầu ra HDBaseT™ với Bộ mở rộng video loại A ATEN HDBaseT™
• Tương thích với HDCP 2.2*
• HDMI: 3D, Màu sắc sâu, 4K*
• Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)*
• Bảo vệ chống ESD cho HDMI
• Có thể gắn trên giá đỡ (thiết kế 9U)

Thông số kỹ thuật:

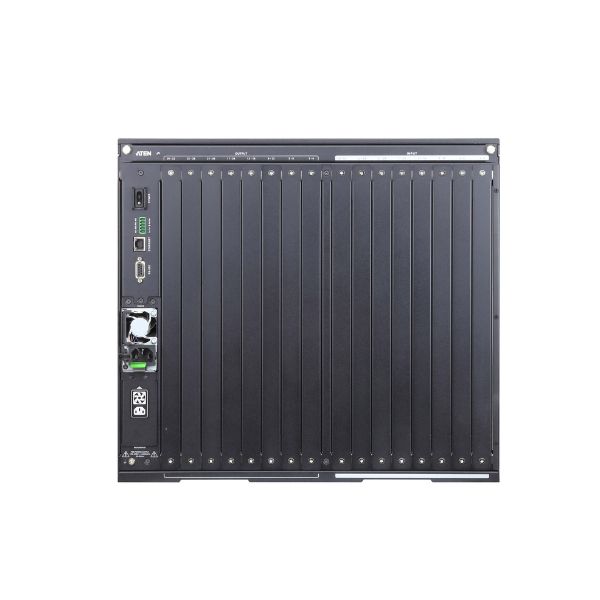

• Đầu vào bảng: 8 x khe cắm
• Đầu ra bảng: 8 x khe cắm
• Đầu vào video
  • Giao diện: Phụ thuộc vào bảng I/O được lắp
  • Tối đa. tốc độ dữ liệu: 15,2 Gbps (3,8 Gbps mỗi làn)
• Âm thanh
  • Đầu vào: Phụ thuộc vào bảng đầu vào được lắp
  • Đầu ra: Phụ thuộc vào bảng đầu ra được lắp
• Kiểm soát
  • RS-232: DB-9 Female (Đen)
    • Pin 2 = Tx, Pin 3 = Rx, Pin 5 = GND
    • Tốc độ truyền: 19200
    • Bit dữ liệu: 8
    • Bit dừng: 1
    • Không parity, không flow control
  • RS-485 / RS-422: Terminal block 5 cực (vít kẹp)
  • Mạng Ethernet: RJ-45 Female
  • Cài đặt EDID: Default / Port1 / Remix / Custom (hỗ trợ EDID Wizard)
• Nguồn & điện năng
  • Nguồn: 1 x ổ cắm AC 3 chấu
  • Điện áp đầu vào: 100–240 VAC; 50/60 Hz; 10A
  • Tiêu thụ điện năng:
    • AC110V: 800W (239 BTU/h)
    • AC220V: 800W (236 BTU/h)
• Môi trường
  • Nhiệt độ hoạt động: 0 – 40°C
  • Nhiệt độ lưu trữ: -20 – 60°C
  • Độ ẩm: 0 – 80% RH (không ngưng tụ)
• Tính chất vật lý
  • Vỏ máy: Kim loại
  • Trọng lượng: 18,20 kg (40,09 lb)
  • Kích thước (DxRxC): 48,20 x 47,19 x 39,90 cm
  • Chiều cao rack: 9U
  • Quy cách đóng gói: 1 chiếc/thùng
