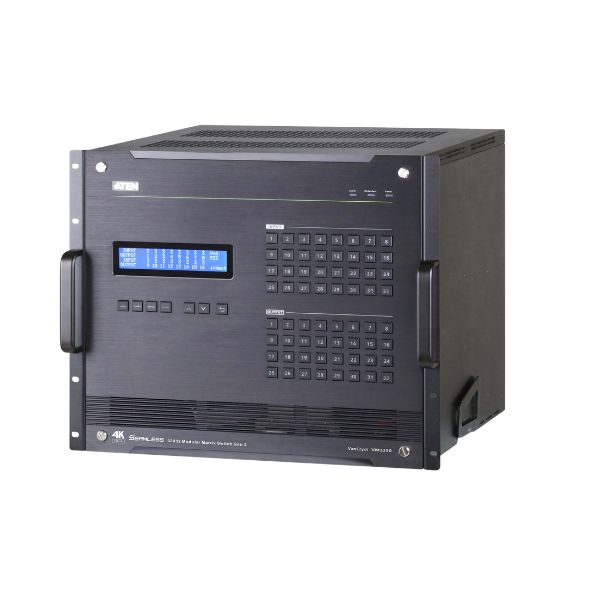

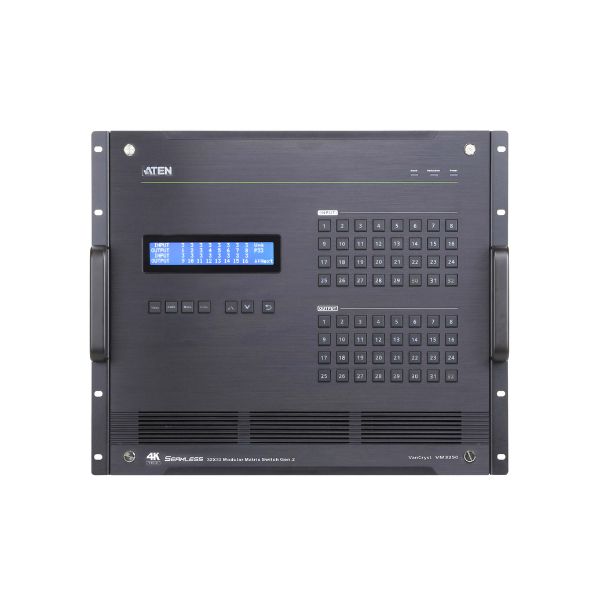

VM3250 Modular Matrix Switch Gen. 2 cung cấp khả năng truy cập nâng cao và điều khiển thời gian thực nhiều thiết bị và màn hình đầu vào A/V cục bộ và từ xa từ một khung máy duy nhất. VM3250 cho phép người dùng chuyển đổi và định tuyến nội dung video và/hoặc âm thanh trực tiếp đến các màn hình, màn hình, máy chiếu và/hoặc loa khác nhau từ các nút nhấn ở bảng điều khiển phía trước. Một Scaler tích hợp mã hóa định dạng video để cung cấp chuyển đổi liền mạch, thời gian thực. Màn hình LCD ở mặt trước hiển thị chế độ xem nhanh các kết nối cổng đang hoạt động. Công tắc cũng bao gồm một tùy chọn để chọn Chế độ EDID mang lại độ phân giải tốt nhất trên các màn hình khác nhau.
Tự hào với thiết kế tinh vi và đáng tin cậy mang lại khả năng phân phối và kiểm soát âm thanh/hình ảnh tốt nhất, giải pháp này cũng kết hợp GUI từng đoạt giải thưởng có thể được truy cập từ bất cứ đâu qua mạng hoặc internet. Thông qua giao diện web trực quan, các nguồn video có thể được xem trước trong thời gian thực thông qua phát trực tiếp và các bức tường video có thể được thiết lập dễ dàng. Chức năng lập lịch dựa trên lịch cho phép bạn xếp hàng và phát hồ sơ kết nối thông qua chế độ xem lịch trong một khoảng thời gian nhất định, giảm chi phí hoạt động liên quan.

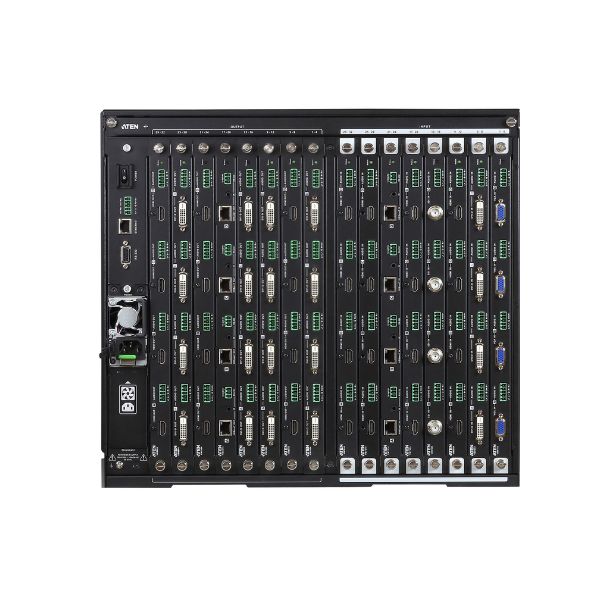

VM3250 có thể dễ dàng mở rộng và chứa một dòng sản phẩm bảng ATEN I/O có thể hoán đổi nóng. Được trang bị chuyển đổi tín hiệu tự động, nó cho phép kết hợp nhiều giao diện video kỹ thuật số và tương tự khác nhau, bao gồm Fiber Optic, HDBaseT, DisplayPort, HDMI, DVI, 3G-SDI và VGA. Tính linh hoạt và khả năng mở rộng khiến nó trở nên lý tưởng cho các ứng dụng A/V quy mô lớn như trạm phát sóng, phòng điều khiển liên quan đến giao thông và giao thông, trung tâm dịch vụ khẩn cấp và bất kỳ ứng dụng nào yêu cầu định tuyến tín hiệu A/V tốc độ cao, có thể tùy chỉnh.
Nội dung gói hàng
- 1x VM3250 32 x 32 Công tắc ma trận mô-đun
- 1x Mô-đun nguồn
- 1x Đầu nối khối đầu cuối
- 1x Dây nguồn
- 1x Hướng dẫn sử dụng
Các tính năng :
- 32 x 32 kết nối I/O thông qua 8 x 8 khe cắm I/O cho các bảng ma trận mô-đun
- Nhiều phương pháp điều khiển - quản lý hệ thống thông qua các nút nhấn bảng điều khiển phía trước, điều khiển nối tiếp qua RS-232/RS-485/RS-422 và web GUI/Telnet qua các kết nối Ethernet
- Xem và điều khiển thông qua Ứng dụng ATEN Video Matrix Control một cách nhanh chóng và linh hoạt
- Độ phân giải True 4K - Hỗ trợ độ phân giải video không nén lên đến 4096 x 2160 / 3840 x 2160@60Hz (4:4:4) *
- Scaler - có chức năng chia tỷ lệ video để chuyển đổi độ phân giải đầu vào thành độ phân giải màn hình tối ưu*
- Seamless Switch™ - tính năng chuyển đổi gần bằng không giây để phát trực tuyến video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định*
- Video Wall - cho phép bạn tạo bố cục tường video tùy chỉnh thông qua giao diện người dùng web trực quan*
- Phát trực tiếp - hỗ trợ phát trực tiếp nguồn đơn lẻ thông qua web GUI để đánh giá thuận tiện đầu ra hiển thị
- Xem trước nội dung và bố cục - hiển thị hình thu nhỏ của phương tiện nguồn trong GUI web, đơn giản hóa cấu hình hồ sơ
- Lập lịch dựa trên lịch - cho phép phát hồ sơ dựa trên lịch trình được đặt trước được đồng bộ hóa với RTC
- EDID Expert™ - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
- Hỗ trợ âm thanh - Âm thanh HDMI có thể được trích xuất và âm thanh nổi có thể được nhúng*
- Cho phép cung cấp điện thông qua HDBaseT với việc lắp đặt bảng I/O và kim phun điện (khuyến nghị VE44PB), loại bỏ nhu cầu lắp đặt riêng cơ sở hạ tầng điện để tiết kiệm chi phí tổng thể
- Nguồn điện dự phòng tùy chọn - đảm bảo độ tin cậy cao hơn cho các ứng dụng quan trọng
- Hỗ trợ truyền dẫn đường dài qua bảng quang học hoặc HDBaseT I/O và bộ mở rộng
- Bảng mạch I/O có thể hoán đổi nóng, mô-đun quạt và bộ nguồn để bảo trì dễ dàng
- Bảo vệ chống ESD cho HDMI
- Có thể gắn trên giá đỡ (thiết kế 9U)
Thông số kỹ thuật:
- Đầu vào bảng: 8 x khe cắm
- Đầu ra bảng: 8 x khe cắm
- Đầu vào video
- Giao diện: Phụ thuộc vào bảng I/O được lắp
- Tối đa. tốc độ dữ liệu: 22,5 Gbps
- Âm thanh
- Đầu vào: Phụ thuộc vào bảng đầu vào được lắp
- Đầu ra: Phụ thuộc vào bảng đầu ra được lắp
- Kiểm soát
- RS-232: DB-9 Female (Đen)
- Pin 2 = Tx, Pin 3 = Rx, Pin 5 = GND
- Tốc độ truyền: 19200
- Bit dữ liệu: 8
- Bit dừng: 1
- Không parity, không flow control
- RS-485 / RS-422: Terminal block 5 cực (vít kẹp)
- Mạng Ethernet: RJ-45 Female
- Cài đặt EDID: Default / Port1 / Remix / Custom (hỗ trợ EDID Wizard)
- Nguồn & điện năng
- Nguồn: 1 x ổ cắm AC 3 chấu
- Điện áp đầu vào: 100–240 VAC; 50/60 Hz; 10A
- Tiêu thụ điện năng:
- AC110V: 800W (239 BTU/h)
- AC220V: 800W (236 BTU/h)
- Môi trường
- Nhiệt độ hoạt động: 0 – 40°C
- Nhiệt độ lưu trữ: -20 – 60°C
- Độ ẩm: 0 – 80% RH (không ngưng tụ)
- Tính chất vật lý
- Vỏ máy: Kim loại
- Trọng lượng: 18,20 kg (40,09 lb)
- Kích thước (DxRxC): 48,20 x 47,19 x 39,90 cm
- Chiều cao rack: 9U
- Quy cách đóng gói: 1 chiếc/thùng
