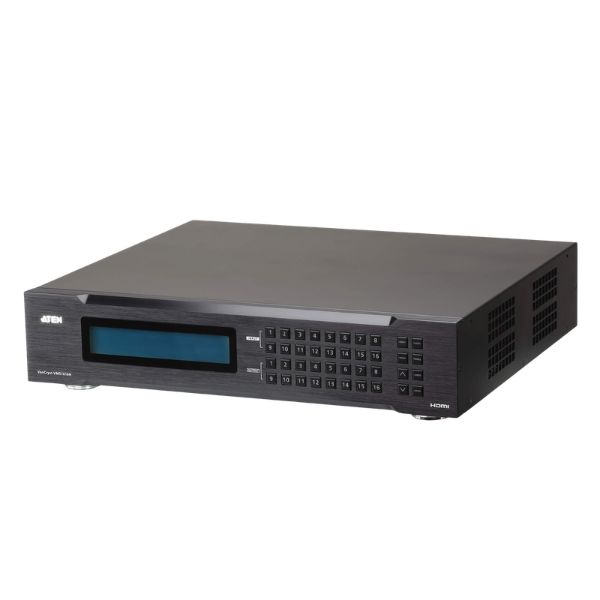

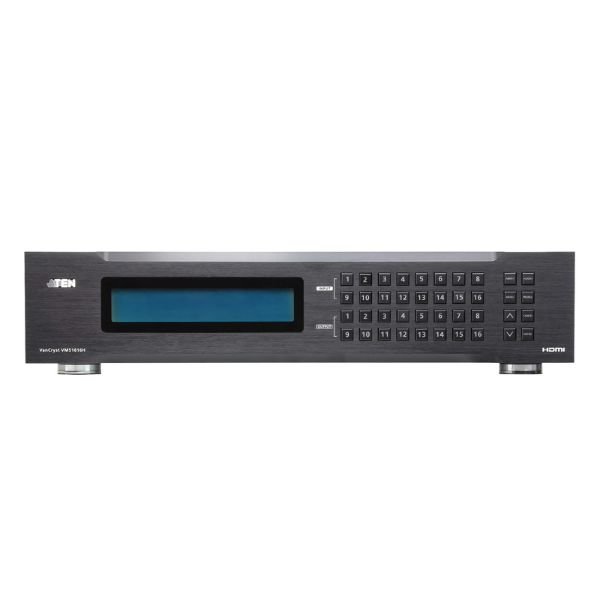

VM51616H là Bộ chuyển mạch ma trận HDMI 16 x 16 cung cấp một cách dễ dàng và giá cả phải chăng để định tuyến bất kỳ nguồn video và âm thanh HDMI nào đến 16 màn hình HDMI, với chế độ xem nhanh tất cả các kết nối cổng thông qua màn hình LCD phía trước hoặc đầu ra HDMI cục bộ để xem trước nhiều nguồn.
VM51616H có tính năng chuyển đổi liền mạch sử dụng kiến trúc ma trận FPGA để đảm bảo luồng video liên tục, điều khiển thời gian thực và truyền tín hiệu ổn định. Với bộ chia tỷ lệ hiệu suất cao tích hợp, VM51616H dễ dàng chuyển đổi các độ phân giải đầu vào khác nhau thành độ phân giải màn hình đầu ra tối ưu, mang đến cho người xem chất lượng video và hình ảnh tốt nhất trên tất cả các màn hình. Công tắc tích hợp chức năng tường video với GUI web trực quan cho phép bạn tạo 32 cấu hình kết nối có thể được tùy chỉnh thành các bố cục tường video khác nhau.
VM51616H là một giải pháp lý tưởng cho các ứng dụng yêu cầu nhiều màn hình HDMI với nhiều nguồn HDMI được phân phối thuận tiện đến nhiều địa điểm, chẳng hạn như nhà ga, địa điểm thi đấu, sòng bạc, trung tâm điều khiển, phòng hội nghị, trung tâm hậu cần, quản lý bảo mật, v.v.
Nội dung gói hàng
- 1x VM51616H 16 x 16 Bộ chuyển đổi ma trận HDMI với Scaler
- 1x Dây nguồn
- 1x Bộ giá đỡ
- 1x Hướng dẫn sử dụng
Các tính năng :
- Kết nối bất kỳ trong số 16 nguồn HDMI với bất kỳ trong số 16 màn hình HDMI nào
- Nhiều phương tiện để cấu hình hệ thống bao gồm các nút nhấn bảng điều khiển phía trước, điều khiển RS-232 và kết nối Ethernet cho GUI dựa trên web hoặc Telnet
- Xem và điều khiển thông qua Ứng dụng ATEN Video Matrix Control một cách nhanh chóng và linh hoạt
- Seamless Switch™ - tính năng chuyển đổi gần bằng không giây để phát trực tuyến video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định*
- Scaler - có chức năng chia tỷ lệ video để chuyển đổi độ phân giải đầu vào thành độ phân giải màn hình tối ưu
- Video Wall - cho phép bạn tạo bố cục tường video tùy chỉnh thông qua GUI web trực quan*
- EDID Expert™ - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
- FrameSync - ngăn chặn hình ảnh bị rách bằng cách đồng bộ hóa tốc độ khung hình đầu ra của bộ chia tỷ lệ với tốc độ khung hình tín hiệu đầu vào
- Chất lượng video vượt trội - Độ phân giải HDTV 480p, 720p, 1080i và 1080p (1920 x 1080)
- HDMI (3D, Màu sắc sâu); Tương thích với HDCP 1.4
- Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)
- Đầu ra HDMI cục bộ - cho phép xem trước nhiều nguồn video
- Hỗ trợ âm thanh; âm thanh HDMI có thể được trích xuất sang âm thanh nổi
- Hỗ trợ âm thanh Dolby True HD và DTS HD Master
- Bảo vệ chống ESD cho HDMI
- Có thể gắn trên giá đỡ (thiết kế 2U)
Thông số kỹ thuật:

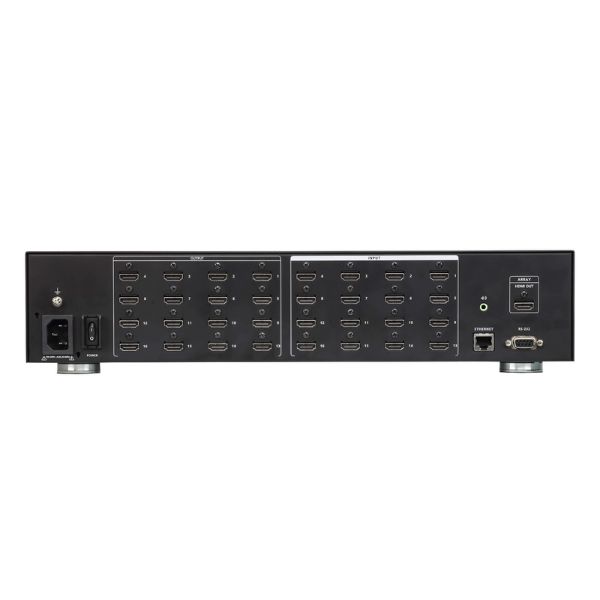

- Đầu vào video
- 16 x HDMI Loại A Nữ (Đen)
- Trở kháng: 100 Ω
- Tối đa khoảng cách: lên đến 5 m
- Đầu ra video
- 16 x HDMI Loại A Nữ (Đen)
- (Chế độ mảng): 1 x HDMI Loại A Nữ (Đen)
- Trở kháng: 100 Ω
- Tối đa khoảng cách: lên đến 15 m
- Video
- Tối đa tốc độ dữ liệu: 6,75 Gbps (2,25 Gbps mỗi làn)
- Tối đa đồng hồ Pixel: 225 MHz
- Tuân thủ: HDMI (3D, Màu đậm)
- Tương thích HDCP 1.4
- Hỗ trợ CEC
- Độ phân giải tối đa: lên đến 1080p
- Âm thanh
- Đầu ra: 1 x giắc cắm âm thanh stereo mini (màu xanh lá)
- Kiểm soát
- RS-232: DB-9 Female (Đen)
- Tốc độ truyền: 19200
- Bit dữ liệu: 8
- Bit dừng: 1
- Không parity, không flow control
- Mạng Ethernet: RJ-45 Female
- Cài đặt EDID: Default / Port1 / Remix / Custom (hỗ trợ EDID Wizard)
- Nguồn & điều khiển
- Công tắc nguồn: công tắc rocker
- Nguồn: 1 x ổ cắm AC 3 chấu
- Điện áp đầu vào: 100–240 VAC; 50–60 Hz; 1.0A
- Tiêu thụ điện năng:
- AC110V: 124,5W (584 BTU/h)
- AC220V: 121,8W (571 BTU/h)
- Môi trường
- Nhiệt độ hoạt động: 0–40°C
- Nhiệt độ lưu trữ: -20–60°C
- Độ ẩm: 0–80% RH (không ngưng tụ)
- Tính chất vật lý
- Vỏ máy: kim loại
- Trọng lượng: 7,86 kg (17,31 lb)
- Kích thước (DxRxC): 43,24 x 38,18 x 8,80 cm
- Chiều cao rack: 2U
- Quy cách đóng gói: 1 chiếc/thùng
