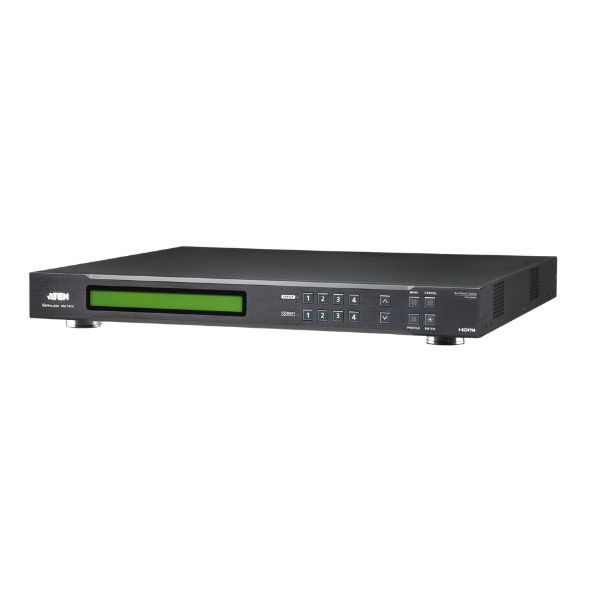

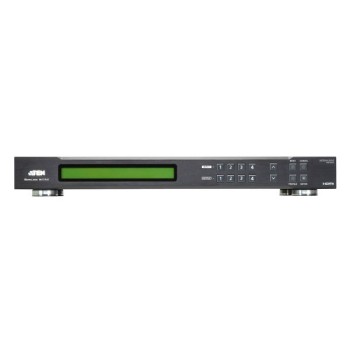

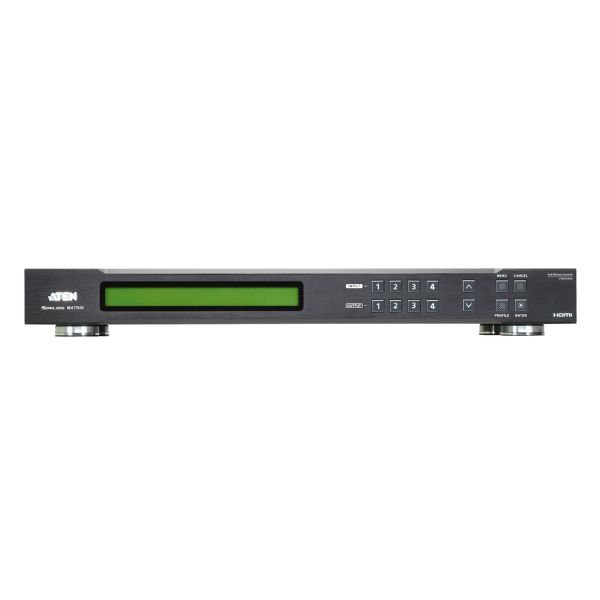

Công tắc ma trận HDMI 4 x 4 cho phép bất kỳ tín hiệu đầu vào HDMI nào trong số 4 tín hiệu đầu vào HDMI được định tuyến đến bất kỳ kênh nào trong số 4 kênh đầu ra HDMI mà không ảnh hưởng đến tính linh hoạt. Nhiều phương pháp có sẵn khi điều khiển thiết bị, chẳng hạn như thông qua các nút nhấn bảng điều khiển phía trước, kết nối RS-232 và Ethernet (Telnet / Web GUI). Ngoài ra, VM5404HA hỗ trợ ứng dụng ATEN Video Matrix Control để xem và điều khiển trạng thái thiết bị. Nó cũng có thể được tích hợp với Hệ thống điều khiển ATEN, một nền tảng nơi các Công tắc Ma trận Video ATEN dựa trên Ethernet và các thiết bị của bên thứ ba (như máy chiếu, đèn, thiết bị AV) được giám sát, quản lý và điều khiển tập trung. Quản lý tín hiệu được thực hiện hiệu quả với màn hình LCD phía trước, cho phép người dùng xem nhanh tất cả các kết nối cổng. Ngoài ra, cổng đầu ra HDMI cục bộ cho phép giám sát thời gian thực nhiều nguồn trên một màn hình duy nhất chính xác vị trí của Matrix Switch.
Là giải pháp tường video tối ưu, VM5404HA dựa trên FPGA có công nghệ Seamless Switch độc quyền của ATEN, đảm bảo các luồng video không bị gián đoạn, điều khiển thời gian thực và truyền tín hiệu ổn định. Bộ chia tỷ lệ tích hợp tự động chia tỷ lệ bất kỳ nguồn cấp dữ liệu video đầu vào nào để phù hợp với độ phân giải gốc của màn hình đầu ra để có chất lượng video và hình ảnh tốt nhất. Để ngăn chặn việc rách màn hình, VM5404HA sử dụng công nghệ FrameSync để đồng bộ hóa tốc độ khung hình đầu ra của bộ chia tỷ lệ với tốc độ khung hình tín hiệu đầu vào, đảm bảo các bức tường video không bị rách tuyệt đẹp.
Nói về chức năng âm thanh, Matrix Switch có tính năng loại bỏ âm thanh, cho phép âm thanh kỹ thuật số từ bất kỳ đầu vào HDMI nào được gán cho đầu ra âm thanh nổi để tăng thêm tính linh hoạt trong quá trình cài đặt. VM5404HA là một giải pháp định tuyến video HDMI lý tưởng cho các tình huống cần vận chuyển tín hiệu AV thời gian thực, tùy chỉnh từ nhiều nguồn đến một hoặc nhiều điểm đến, từ trung tâm điều khiển, phòng máy chủ, đến bất kỳ loại ứng dụng tường video nào.
Nội dung gói hàng
- 1x Công tắc ma trận HDMI với Scaler
- 1x dây nguồn
- 1x bộ lắp đặt
- 1x hướng dẫn sử dụng
Các tính năng :
- Định tuyến bất kỳ trong số 4 nguồn HDMI đến bất kỳ trong số 4 màn hình HDMI
- Đầu ra HDMI cục bộ - cho phép xem trước tối đa 4 nguồn video trong cửa sổ đa chế độ xem
- Nhiều phương pháp cấu hình hệ thống bao gồm kết nối nút nhấn bảng điều khiển phía trước / RS-232 / Ethernet (Telnet / Web GUI), ứng dụng ATEN Video Matrix Control và Hệ thống điều khiển ATEN
- Trạng thái thiết bị có thể được xem và kiểm soát thông qua Ứng dụng ATEN Video Matrix Control
- Chức năng Video Wall thông qua GUI web trực quan* cho phép tùy chỉnh tối đa 8 bố cục cho bất kỳ loại tường video nào
- Bộ chia tỷ lệ tích hợp tự động chuyển đổi độ phân giải đầu vào để hiển thị tối ưu trên màn hình
- FrameSync - ngăn chặn hình ảnh bị rách bằng cách đồng bộ hóa tốc độ khung hình đầu ra của bộ chia tỷ lệ với tốc độ khung hình tín hiệu đầu vào
- Công nghệ Chuyển đổi liền mạch ATEN* - áp dụng FPGA để thống nhất các định dạng video nhằm cung cấp các luồng video liên tục, chuyển đổi thời gian thực và truyền tín hiệu ổn định
- EDID Expert - chọn cài đặt EDID tối ưu để bật nguồn mượt mà, hiển thị chất lượng cao và sử dụng độ phân giải tốt nhất trên các màn hình khác nhau
- Âm thanh được bật; âm thanh HDMI có thể được trích xuất sang âm thanh nổi
- HDMI (3D, Màu đậm); HDCP 1.4
- Hỗ trợ âm thanh Dolby True HD và DTS HD Master
- Hỗ trợ kiểm soát điện tử tiêu dùng (CEC)
- Bảo vệ chống ESD cho HDMI
- Phần mềm có thể nâng cấp
- Giá đỡ có thể gắn (thiết kế 1U)
Thông số kỹ thuật:

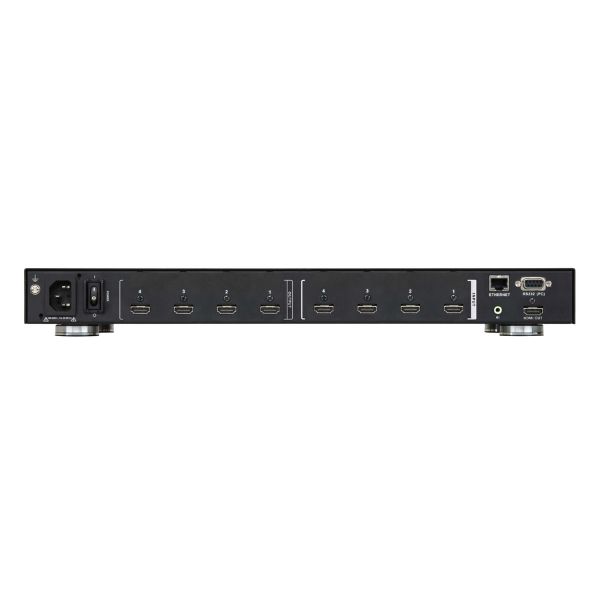

- Đầu vào video
- 4 x HDMI Loại A Nữ (Đen)
- Trở kháng: 100 Ω
- Tối đa khoảng cách: 5,0 m
- Đầu ra video
- 4 x HDMI Loại A Nữ (Đen)
- (Chế độ mảng): 1 x HDMI Loại A Nữ (Đen)
- Trở kháng: 100 Ω
- Tối đa khoảng cách: 15 m
- Video
- Tối đa tốc độ dữ liệu: 6,75 Gbps (2,25 Gbps mỗi làn)
- Tối đa đồng hồ Pixel: 225 MHz
- Tuân thủ: HDMI (3D, Màu đậm)
- Tương thích HDCP 1.4
- Hỗ trợ CEC
- Độ phân giải tối đa: lên đến 1080p
- Hỗ trợ khoảng cách tối đa: lên đến 15 m
- Âm thanh
- Đầu ra: 1 x giắc cắm âm thanh stereo mini (màu xanh lá)
- Kiểm soát
- RS-232: DB-9 Female (Đen)
- Tốc độ truyền: 19200
- Bit dữ liệu: 8
- Bit dừng: 1
- Không parity, không flow control
- Mạng Ethernet: RJ-45 Female
- Cài đặt EDID: Default / Port1 / Remix / Custom (hỗ trợ EDID Wizard)
- Nguồn & điều khiển
- Nguồn: 1 x ổ cắm AC 3 chấu
- Điện áp đầu vào: 100–240 VAC; 50–60 Hz; 1.0A
- Tiêu thụ điện năng:
- AC110V: 35,7W (167 BTU/h)
- AC220V: 34,9W (164 BTU/h)
- Môi trường
- Nhiệt độ hoạt động: 0–40°C
- Nhiệt độ lưu trữ: -20–60°C
- Độ ẩm: 0–80% RH (không ngưng tụ)
- Tính chất vật lý
- Vỏ máy: kim loại
- Trọng lượng: 5,12 kg (11,28 lb)
- Kích thước (DxRxC): 43,24 x 37,82 x 4,40 cm
- Quy cách đóng gói: 1 chiếc/thùng
