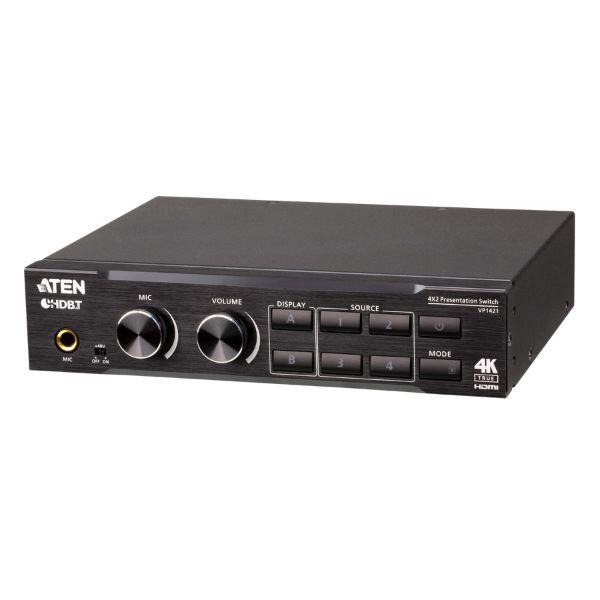

ATEN VP1421 là một công tắc trình bày đa trong một tích hợp công tắc ma trận video, bộ chia tỷ lệ 4K *, bộ mở rộng HDBaseT, DSP âm thanh và các chức năng chuyển đổi tương tự sang kỹ thuật số vào một thiết bị nhỏ gọn dễ dàng gắn dưới bàn hoặc trong giá đỡ. Với bốn đầu vào tương tự/kỹ thuật số đến một đầu ra HDBaseT và một đầu ra HDMI True 4K, nó được thiết kế để tăng hiệu quả và tác động của các bài thuyết trình chuyên nghiệp.
Với điều khiển hợp lý từ các nút nhấn ở bảng điều khiển phía trước, bộ điều khiển từ xa hồng ngoại, RS-232 và GUI dựa trên web qua Ethernet, VP1421 không chỉ giảm số lượng thiết bị hệ thống mà còn giảm độ phức tạp của hoạt động. Nó phù hợp với tất cả các không gian họp và môi trường giáo dục, chẳng hạn như phòng tụ tập, lớp học, phòng đào tạo hoặc bất kỳ môi trường thuyết trình nào khác, chẳng hạn như trong phòng trưng bày triển lãm hoặc khách sạn.
Chuyển đổi ma trận AV tương tự/kỹ thuật số
- Hỗ trợ 4 đầu vào đa định dạng - 2 đầu vào HDMI, 1 đầu vào HDBaseT và 1 đầu vào VGA
- 1 đầu ra HDMI và 1 HDBaseT
- Nhúng âm thanh - âm thanh nổi có thể được nhúng vào đầu ra hiển thị hoặc tách ra thành đầu ra âm thanh nổi và đầu ra âm thanh quang học
- Loại bỏ âm thanh - Âm thanh HDMI/HDBaseT có thể được trích xuất sang đầu ra âm thanh nổi
- DSP âm thanh tích hợp - hỗ trợ đầu vào micrô với Nguồn Phantom 48V có thể lựa chọn và cho phép đầu vào micrô được trộn với âm thanh chương trình và nhúng vào đầu ra màn hình
- Tự động giảm âm thanh chương trình khi phát hiện tín hiệu micrô
- Tự động chuyển đổi - tự động phát hiện và chuyển sang nguồn mới ngay khi nó được kết nối
Video độ nét cao với đầu ra tối ưu
- Chất lượng video vượt trội – Độ phân giải 4K thực sự lên đến 4096 x 2160@60Hz (4:4:4) (HDMI) / 4096 x 2160@60Hz (4:2:0) (HDBaseT)
- Hỗ trợ 4K HDR
- Scaler* - hỗ trợ nâng cấp video lên 4K cho màn hình A và giảm tỷ lệ xuống 1080p cho màn hình B
- EDID Expert™ - tự động chọn cài đặt EDID tối ưu để bật nguồn mượt mà, màn hình chất lượng cao và độ phân giải video tốt nhất trên các thiết bị được kết nối
- HDMI (3D, Deep Color, 4K); Tuân thủ HDCP 2.2
Hoạt động linh hoạt, hợp lý
- Nhiều tùy chọn điều khiển - điều khiển linh hoạt thông qua nút nhấn bảng điều khiển phía trước, điều khiển từ xa IR, RS-232 và GUI dựa trên web thông qua Ethernet
- Xem và điều khiển thông qua Ứng dụng Điều khiển Trình bày Video ATEN một cách nhanh chóng và linh hoạt
- Kênh RS-232 và IR hai chiều - cho phép điều khiển thiết bị AV qua kết nối HDBaseT mà không cần thêm cáp
- Hỗ trợ chế độ chờ để tiết kiệm năng lượng và thức dậy nhanh
- Hỗ trợ Kiểm soát Điện tử Tiêu dùng (CEC)
- Tích hợp liên hệ vào và đèn LED ra để điều khiển bàn phím bằng cách sử dụng VPK104 Contact Closure Remote Pad
Truyền dẫn mở rộng qua một cáp
- Truyền dẫn đường dài - truyền tín hiệu AV kỹ thuật số, RS-232 hai chiều và tín hiệu điều khiển hồng ngoại lên đến 140m* thông qua cáp Cat 6/6a hoặc ATEN 2L-2910 Cat 6
- Cấp nguồn qua HDBaseT (POH) - cấp nguồn từ xa qua cáp truyền thông hiện có với thiết bị cấp nguồn có thể lựa chọn
Thông số kỹ thuật:

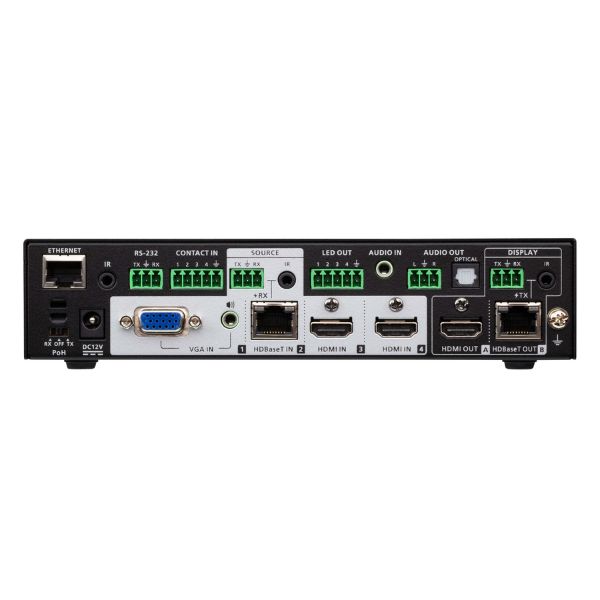

- Đầu vào video:
- 2 x HDMI Loại A nữ (Đen)
- 1 x VGA (HDB-15) nữ (xanh)
- 1 x HDBaseT (RJ-45) nữ (bạc), hỗ trợ PoH tùy chọn
- Khoảng cách đầu vào:
- HDMI: 4K@60Hz (4:4:4) 5m; 4K@30Hz 10m; 1080p@60Hz 15m
- VGA: 1080p@60Hz 15m
- HDBaseT:
- 4K@30Hz: 35m (Cat 5e/6), 40m (Cat 6a/ATEN 2L-2910 Cat6)
- 1080p@60Hz: 60m (Cat 5e/6), 70m (Cat 6a/ATEN 2L-2910 Cat6)
- Đầu ra video:
- 1 x HDMI Loại A nữ (Đen)
- 1 x HDBaseT (RJ-45) nữ (bạc), hỗ trợ PoH tùy chọn
- Khoảng cách đầu ra: giống đầu vào HDBaseT và HDMI tương ứng
- HDMI: 4K@60Hz 5m; 4K@30Hz 10m; 1080p@60Hz 15m
- HDBaseT: 4K@30Hz 35–40m; 1080p@60Hz 60–70m
- Video:
- Độ phân giải tối đa:
- HDMI: 4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4)
- VGA: 1080p@60Hz
- HDBaseT: 4K@60Hz (4:2:0) / 4K@30Hz (4:4:4)
- Tuân thủ: HDMI 3D, Deep Color, 4K HDR
- HDCP 2.2, CEC
- Âm thanh:
- Đầu vào: HDMI/HDBT stereo (mini jack), VGA stereo (mini jack), mic 6.3mm (phantom power tùy chọn)
- Đầu ra: Line Out 3-pin, Toslink optical
- Điều khiển:
- RS-232 (3-pin), IR, Ethernet RJ-45
- Kênh IR và RS-232 qua HDBaseT In/Out
- Contact In, LED Out (5V/0.2A)

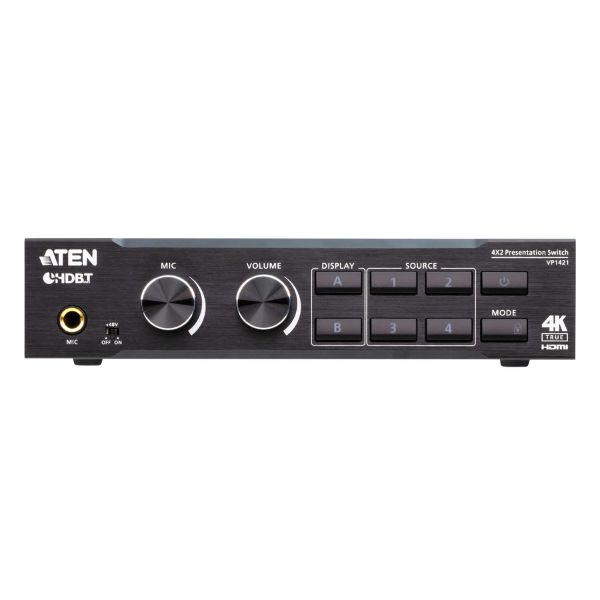

- Công tắc & điều khiển:
- Nút nguồn, LED trạng thái
- Chọn input/output, điều chỉnh mic & volume
- Chế độ/mở khóa, PoH & phantom power switch
- Cài đặt EDID: ATEN Default / Display A / Remix
- Nguồn: DC 12V, tiêu thụ 14.93W (110 BTU/giờ)
- Môi trường hoạt động: 0–40°C, lưu trữ -20–60°C, độ ẩm 0–80% RH
- Tính chất vật lý:
- Vỏ kim loại
- Trọng lượng: 1,16 kg
- Kích thước: 20,00 x 17,01 x 4,40 cm
- Lô hàng: 3 chiếc/thùng
