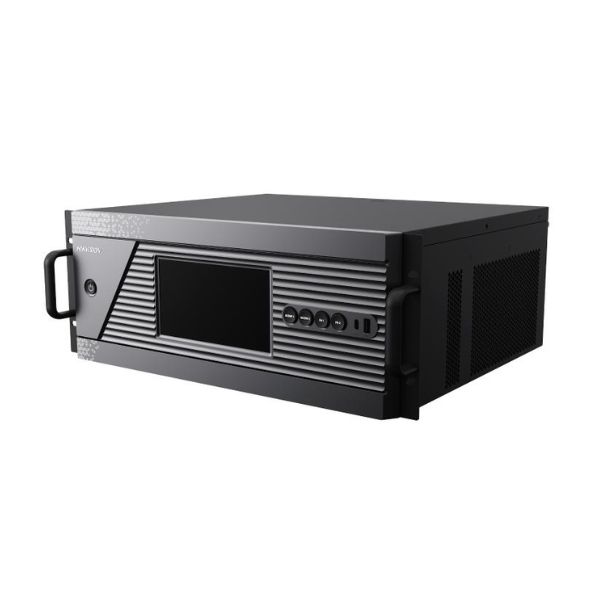

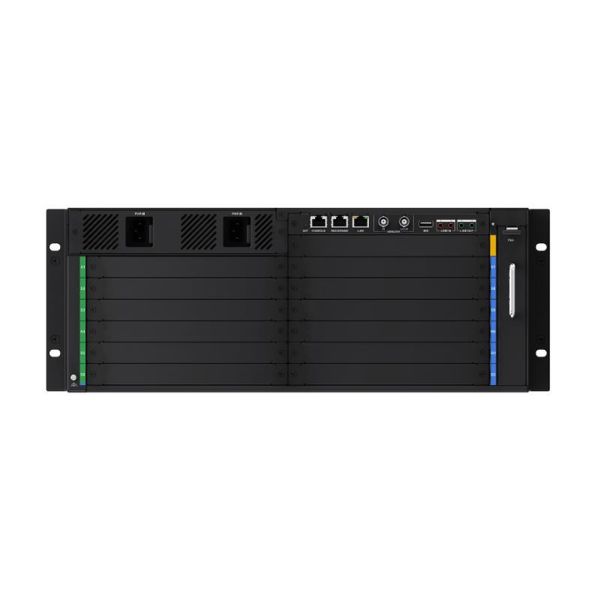

Thiết bị sử dụng thiết kế gắn trên giá đỡ tiêu chuẩn 4U với khung máy 12 khe cắm hỗ trợ 6 khe đầu vào và 6 khe đầu ra.
Khung máy 4U có 1 quạt làm mát luồng khí từ trái sang phải.
Khung máy hỗ trợ các thao tác bằng nút bấm, bao gồm 2 nút chuyển đổi cảnh tùy chỉnh và 2 nút chuyển đổi cảnh thông thường.
Thiết bị có thiết kế mô-đun cắm và chạy để mở rộng linh hoạt và các bo mạch dịch vụ có thể thay thế nóng để dễ dàng bảo trì.

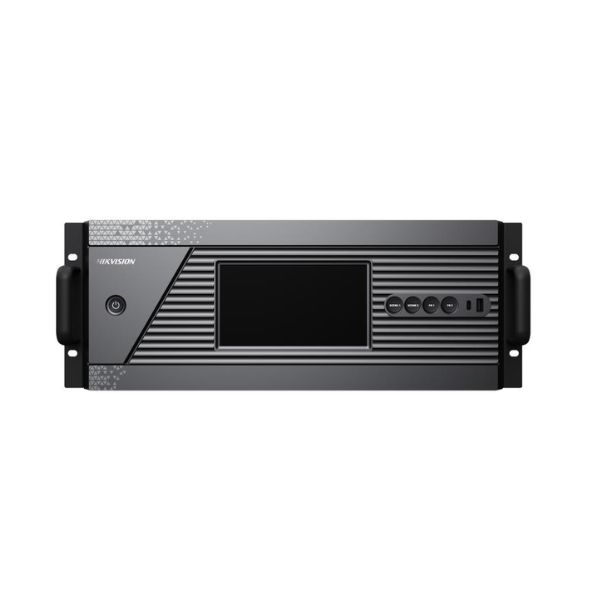

Khung máy 4U có màn hình LCD IPS cảm ứng 7 inch, hỗ trợ giám sát thời gian thực trạng thái của khung máy và bo mạch con.
Khung máy hỗ trợ 2 đầu vào âm thanh 3.5mm và 2 đầu ra âm thanh 3.5mm.
Đầu vào video
Thiết bị hỗ trợ đầu vào video từ máy tính, thiết bị đầu cuối hội nghị video và máy chủ độ phân giải cực cao, tương thích với các tín hiệu đầu vào DVI, HDMI, HDMI 4K, DP 4K và SDI, và cho phép đầu vào độ phân giải tùy chỉnh.
Thiết bị hỗ trợ cả đầu vào âm thanh tổng hợp và độc lập, với độ phân giải 16-bit, lấy mẫu 32K/48K và khả năng kênh đôi.
Cả thu và xuất hình ảnh đều hỗ trợ RGB888 cho chất lượng hình ảnh không suy giảm, với hỗ trợ lên đến RGB101010.
Thiết bị hỗ trợ kết hợp độ phân giải cực cao, có thể chứa tối đa mười sáu tín hiệu đầu vào độ phân giải cực cao 4K.
Thiết bị hỗ trợ lớp phủ OSD đầu vào và cắt xén hình ảnh đầu vào để loại bỏ viền đen.
Đầu ra video
Thiết bị hỗ trợ đầu ra tín hiệu video DVI, HDMI và HDMI 4K cũng như đầu ra tín hiệu video qua cổng mạng.
Bo mạch phụ 2K hỗ trợ 4 đầu ra 1080P60 và bo mạch phụ 4K hỗ trợ 2 đầu ra 4K. Đầu ra tương thích với màn hình LCD và LED, với độ phân giải đầu ra có thể tùy chỉnh.
Bo mạch điều khiển chính hỗ trợ âm thanh độc lập và các bo mạch phụ HDMI hỗ trợ âm thanh tổng hợp. Thiết bị sử dụng công nghệ đồng bộ khung hình để đảm bảo tất cả các cổng đầu ra hiển thị hình ảnh hoàn toàn đồng bộ, nguyên vẹn và mượt mà mà không bị giật hình, mất khung hình, xé hình hoặc đường nối.
Bo mạch điều khiển LED hỗ trợ chế độ tải mini (0,65MP mỗi cổng mạng) và chế độ tải tiêu chuẩn (2,925MP mỗi cổng mạng). Chế độ tải tiêu chuẩn yêu cầu màn hình tương thích.
Chức năng ghép màn hình (Video Wall)
Thiết bị hỗ trợ xem trước ghép màn hình và xem trước nguồn chung với bo mạch xem trước tùy chọn.
Khung máy 12 khe cắm hỗ trợ ghép nối màn hình lớn tùy ý lên đến 24 màn hình khi được cấu hình đầy đủ với tất cả các bo mạch.
Thiết bị hỗ trợ chức năng cửa sổ, chức năng di chuyển và cửa sổ lớp tùy ý trên một giao diện duy nhất.
Thiết bị hỗ trợ 3 hình nền, với 1 hình nền cho mỗi màn hình ở độ phân giải 1920 × 1080.
Thiết bị hỗ trợ nhiều màn hình ghép, với hỗ trợ tối đa 8 màn hình ghép.
Thiết bị hỗ trợ tối đa 128 cảnh cài đặt sẵn, cho phép người dùng tùy chỉnh bố cục màn hình ghép cho mỗi cảnh. Thiết bị hỗ trợ chuyển đổi tự động 24 nhóm nguồn tín hiệu (bao gồm chế độ cửa sổ đơn, cửa sổ một phần và cửa sổ toàn màn hình), cho phép lưu tất cả tài nguyên chuyển đổi tự động trong các cảnh và cho phép thiết lập tùy chỉnh vị trí, cảnh và thời gian cho mỗi kế hoạch.
Thiết bị hỗ trợ nhấp đúp để phóng to/thu nhỏ trên các cửa sổ phụ chia màn hình.
Vận hành và Bảo trì
Thiết bị hỗ trợ xuất nhật ký ra ổ USB thông qua cổng USB ở mặt trước.
Thiết bị hỗ trợ truy cập và vận hành thông qua máy khách PC và giao diện Web, tương thích với các trình duyệt như Chrome 45 trở lên.
Thiết bị hỗ trợ truy cập và vận hành thông qua ứng dụng khách Android và iOS.
Thiết bị hỗ trợ truy xuất tham số từ xa, cấu hình và xuất/nhập tham số từ xa.
Thiết bị hỗ trợ giám sát từ xa trạng thái hoạt động của hệ thống và nhật ký, cũng như khởi động lại từ xa, khôi phục cài đặt mặc định, nâng cấp và các thao tác bảo trì hàng ngày khác.
Thiết bị hỗ trợ phát hiện lỗi và cảnh báo tự động, bao gồm cảnh báo thiết bị bất thường về trạng thái trực tuyến của bo mạch con như mất kết nối mạng, xung đột IP, truy cập trái phép, vượt quá nhiệt độ và trạng thái quạt bất thường.
Thiết bị hỗ trợ quản lý quyền người dùng thông qua nền tảng HCP, cho phép người dùng ở các cấp độ quyền khác nhau truy cập vào các tài nguyên được chỉ định và vận hành các mô-đun màn hình ghép video cụ thể.
Thiết bị hỗ trợ đồng bộ hóa thời gian thủ công hoặc đồng bộ hóa thời gian NTP.
Giải mã video
Các bo mạch giải mã hỗ trợ giải mã các nguồn mạng như camera mạng và NVR.
Truy cập thiết bị
Thiết bị hỗ trợ truy cập vào các thiết bị nguồn mạng để giải mã thông qua giao thức chuẩn ONVIF.
Thiết bị hỗ trợ điều khiển thiết bị thông qua bàn phím mạng, bàn phím cổng nối tiếp hoặc máy tính bảng, cho phép các chức năng như chuyển đổi màn hình chia đôi và chuyển đổi cảnh.
Các tính năng nâng cao
Thiết bị hỗ trợ điều khiển màn hình LCD thông qua phần mềm, bao gồm bật/tắt màn hình, chuyển đổi nguồn tín hiệu và điều chỉnh độ sáng, độ tương phản, màu sắc, độ sắc nét và định vị hình ảnh ngang/dọc.
Thiết bị hỗ trợ truy cập HDR10, HLG và HDCP.
Thiết bị hỗ trợ 8-bit/10-bit và thích ứng với các nguồn đầu vào có tốc độ khung hình từ 24Hz đến 120Hz, với tính năng hỗ trợ tốc độ khung hình thích ứng.
Thiết bị hỗ trợ điều khiển ngược bàn phím và chuột máy chủ độ phân giải cực cao thông qua cổng USB trên m.
