Thông số kỹ thuật DS-DT90P-09HDPSI40NO/U – Bộ điều khiển LED Hikvision
- Model sản phẩm: DS-DT90P-09HDPSI40NO/U
- Loại sản phẩm: Bộ điều khiển LED (LED Controller)
Hiệu suất xử lý
- Điều chỉnh độ sáng: 1–100 mức, hỗ trợ cân bằng trắng theo từng cấp độ
- Tần số khung hình đầu vào: 25 Hz – 120 Hz
- Cấp độ xám: 1024
- Màu hiển thị: 1 Gigapixel
- Độ sâu xử lý: 8 bit/10 bit
- Hỗ trợ mở rộng tỷ lệ hình ảnh (Image Scaling)
Thiết kế & nguồn điện
- Chiều cao khung máy: 2U
- Chiều rộng khung máy: 442 mm (17.4 inch)
- Công suất tiêu thụ trung bình: 110 W
- Nguồn điện: 100 – 240 VAC, 50/60 Hz
- Cổng cảm biến ánh sáng: Hỗ trợ

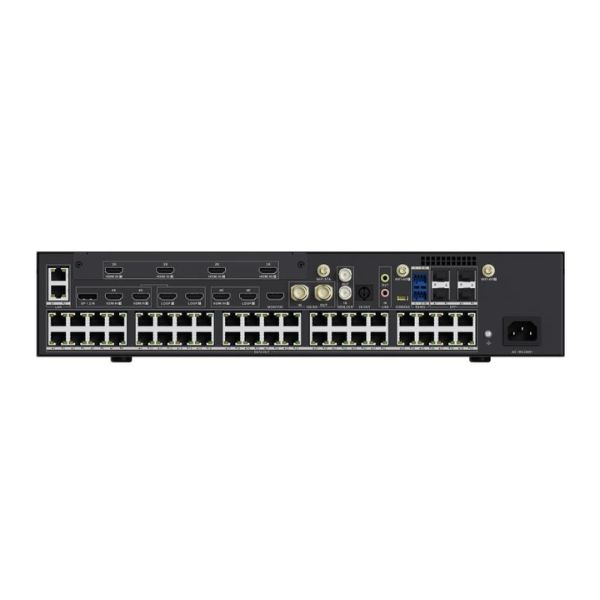

Cổng kết nối quang
- 4 × cổng quang 10G
- Chế độ truyền quang:
- OPT 1 – OPT 4 truyền dữ liệu từ các cổng Ethernet 1–10, 11–20, 21–30, 31–40
- Chế độ nhận quang:
- OPT 1 – OPT 4 nhận tín hiệu quang, cổng Ethernet xuất dữ liệu
- Hỗ trợ module thu phát quang Single-mode và Multi-mode
- Khoảng cách truyền:
- Single-mode Duplex: ≤ 10 km
- Multi-mode Duplex: ≤ 300 m
Cổng giao tiếp
- Cổng 3D: 1 × 3D, hỗ trợ kết hợp bộ phát 3D và kính 3D tương thích
- Cổng USB:
- Cổng Genlock:
- Hỗ trợ Bi-Level, Tri-Level và Blackburst
- Cổng IN: Nhận tín hiệu đồng bộ
- Cổng LOOP: Xuất tín hiệu đồng bộ vòng lặp
- Tần số hỗ trợ: 23.98 Hz – 60 Hz
- Hỗ trợ kết nối nối tiếp tối đa 20 thiết bị
- Cổng Serial:
- 1 × cổng debug (đầu nối 4-pin)
- 2 × RS-485
- Baud rate: 115200
- Data bit: 8
Kết nối mạng
- 2 × cổng Ethernet RJ45 10/100/1000 Mbps tự động nhận diện
- Hỗ trợ kết nối mạng ngoài và quản lý nhiều thiết bị theo dạng chuỗi
Xử lý video đầu vào
- Số lượng cổng video đầu vào: 9
- Loại cổng:
- 2 × HDMI 2.0
- 1 × DP 1.2
- 1 × Android tích hợp
- 4 × HDMI 1.3
- 1 × 12G-SDI
- Độ phân giải tối đa:
- HDMI 2.0 / DP 1.2 / Android / 12G-SDI: 4K
- HDMI 1.3: 1080P
- HDMI 2.0 / DP 1.2:
- Độ phân giải tối đa: 4096 × 2160 @60Hz
- Hỗ trợ HDCP 2.2
- Tổng điểm ảnh tối đa: 8.84 MP
- Android tích hợp:
- Độ phân giải tối đa: 4096 × 2160 @60Hz
- Tổng điểm ảnh tối đa: 8.84 MP
- Hỗ trợ HDCP 1.4
- 12G-SDI:
- Hỗ trợ chuẩn ST-424 (3G), ST-292 (HD), ST-259 (SD)
- Tuân thủ SMPTE 259M, 274M, 296M, 425M-A, 425M-B
- Độ phân giải tối đa: 4096 × 2160 @60Hz
- Hỗ trợ xuất LOOP và tín hiệu video 10-bit
- HDMI 1.3:
- Độ phân giải tối đa: 1920 × 1080 @60Hz
- Hỗ trợ HDCP 1.4
Xử lý tín hiệu video
- Độ sâu xử lý:
- HDMI 2.0 / DP 1.2 / 12G-SDI: 8 bit/10 bit
- Android / HDMI 1.3: 8 bit
- Định dạng lấy mẫu:
- RGB 4:4:4
- YUV 4:4:4
- YUV 4:2:2
Android tích hợp
- Hệ điều hành: Android 12
- CPU: ARM Cortex-A55 64-bit 4 nhân, 2.0 GHz
- RAM: 4 GB
- Bộ nhớ lưu trữ: 64 GB
- Độ phân giải Android: 4K
Khả năng xuất LED
- Độ phân giải tải LED tối đa:
- Chế độ Mini: 26.000.000 pixel
- Chế độ Standard: 26.000.000 pixel
- Khả năng tải mỗi cổng:
- Mini mode: 650.000 pixel/cổng
- Standard mode: 2.925.000 pixel/cổng
- Kích thước màn hình hỗ trợ:
- Chiều rộng: 144 – 16.384 pixel
- Chiều cao: 64 – 16.384 pixel
- Số lượng cổng tải LED:
Video Wall & quản lý hiển thị
- Hỗ trợ tối đa 7 cửa sổ tín hiệu video với chức năng nhân bản nguồn
- Hiển thị tối đa:
- 3 × cửa sổ 4K@60Hz
- 4 × cửa sổ 2K@60Hz
- Hỗ trợ tối đa 11 lớp hiển thị:
- 3 lớp cửa sổ 4K
- 4 lớp cửa sổ 2K
- 2 lớp chia màn hình
- 1 lớp phụ đề
- 1 lớp hình nền
- Số lượng cảnh thiết lập: 10
- Hỗ trợ hình nền:
- 1 hình ảnh
- Độ phân giải: 640 × 480 đến 1920 × 1200
- Định dạng: JPG/JPEG
- Hỗ trợ 1 lớp phụ đề
- Độ rộng phụ đề tối đa: 32760
- Font chữ: Xiaomi Font và font tùy chỉnh
Cổng xuất vòng lặp video
- 3 × HDMI 2.0 + 1 × 12G-SDI Loop Output
- Độ phân giải tối đa:
- Hỗ trợ HDCP 2.2
Xuất hình ảnh xem trực tiếp
- Cổng xuất Live View:
- Độ phân giải:
Âm thanh
- Ngõ vào âm thanh:
- 11 kênh:
- 3 × HDMI 2.0
- 1 × DP
- 4 × HDMI 1.3
- 1 × Line-in
- 1 × Android tích hợp
- 1 × 12G-SDI
- Ngõ ra âm thanh:
Phát nội dung đa phương tiện
- Hỗ trợ phát:
- Video
- Hình ảnh
- Âm thanh
- Tài liệu
- Văn bản
- Stream media
- Đồng hồ
- Hỗ trợ điều khiển phát:
- Phát
- Dừng
- Tua nhanh
- Tua lại
- Hỗ trợ lập lịch chương trình
- Hỗ trợ điều khiển phát thời gian thực
- Hiệu suất phát:
- 1 kênh 4K@60Hz
- 4 kênh 1080p@60Hz
- 6 kênh 720p@60Hz
- Hỗ trợ WonderCast Client
Kết nối không dây
- Wi-Fi:
- STA 2.4 GHz
- AP 2.4 GHz / 5 GHz
- Bluetooth:
- Ăng-ten:
- Điều khiển từ xa:

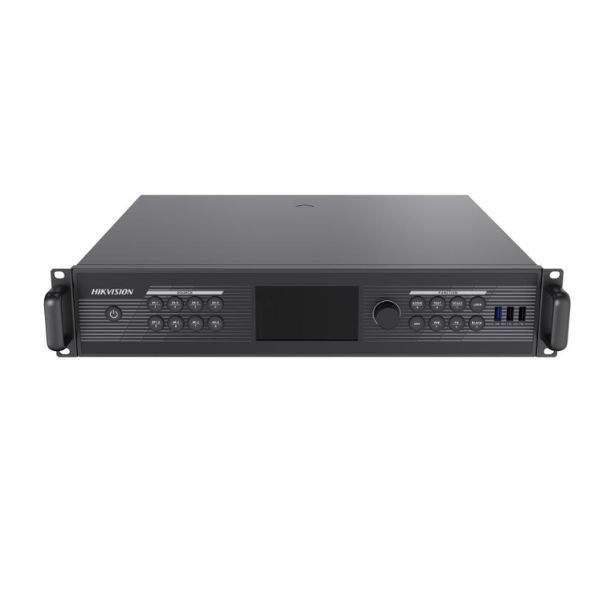

Điều khiển mặt trước
- 8 phím điều khiển tín hiệu video 4K/2K
- Các phím chức năng:
- SCALE: Co giãn toàn màn hình
- ESC: Quay lại
- LOCK: Khóa thiết bị
- TEST: Kiểm tra hình ảnh
- SCENE: Chuyển cảnh
- WIN: Quản lý cửa sổ
- FN: Chuyển đổi chức năng
- BLACK: Màn hình đen
- Phím điều hướng đa chức năng
- Phím số 0–9
Màn hình & môi trường hoạt động
- Màn hình LCD:
- Kích thước: 4.5 inch
- Độ phân giải: 854 × 480
- Nhiệt độ hoạt động: 0°C – 50°C
- Nhiệt độ lưu trữ: -10°C – 50°C
- Độ ẩm hoạt động/lưu trữ: 10% – 90% RH (không ngưng tụ)
Kích thước & trọng lượng
- Kích thước thiết bị:
- Kích thước đóng gói:
- Trọng lượng:
- Khối lượng tịnh: 6.26 kg
- Khối lượng đóng gói: 8.53 kg
Phụ kiện đi kèm
- 1 × Dây nguồn AC
- 2 × Terminal block
- 1 × Tài liệu hướng dẫn an toàn
- 3 × Anten dạng thanh
- 1 × Điều khiển RF
Danh sách Datasheet:
-
DS-DT90P-09HDPSI40NO_U_Datasheet_20260710.pdf
888.72 KB
